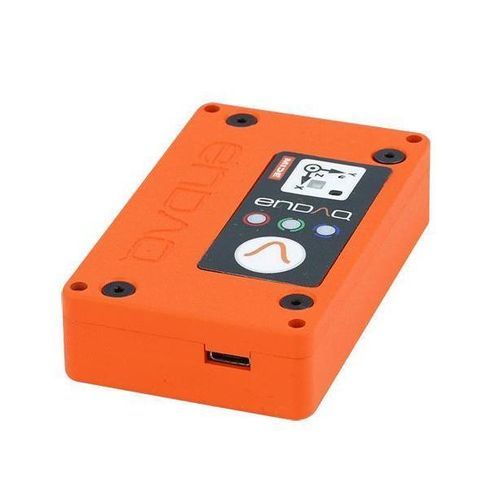

Регистратор данных вибрации S5-E25D40

ударвлажностиинтенсивности освещения

Обзор
S5-E25D40 — компактный регистратор вибраций, в котором интегрированы высокопроизводительный пьезоэлектрический акселерометр, дополнительный цифровой емкостной акселерометр и несколько встроенных датчиков окружающей среды. Корпус из алюминия 7075 повышает надежность и расширяет частотный диапазон. В этой конфигурации установлена увеличенная батарея для продолжительных записей.

Краткое описание

• Материал корпуса: Алюминий 7075
• Пьезоэлектрический акселерометр: ±25 g
• Цифровой емкостной акселерометр: ±40 g
• Батарея: 850 mAh
• Память: 8 GB

Особенности продукта
Удобство:

• Автономная измерительная система с датчиками, локальным хранилищем и перезаряжаемой батареей
• Портативный корпус для полевых испытаний
• Быстрая настройка через USB-интерфейс

Адаптивность:

• Несколько акселерометров для расширенного динамического диапазона
• Несколько встроенных датчиков окружающей среды в одном устройстве
• Пользовательские условия пробуждения и частоты дискретизации

Надежность:

• Разработан для работы в жестких условиях
• Калиброван с использованием акселерометра с прослеживаемостью до NIST (доступен сертификат калибровки)
• Емкость хранилища рассчитана на миллиарды точек данных

Технические характеристики акселерометров
Пьезоэлектрический | Диапазон: ±25 g | Частота дискретизации: 20 000 Hz | Полоса: 5–2 000 Hz | Шум: < 0.01 gRMS | Разрешение: < 0.00125 g
Цифровой емкостной | Диапазон: ±40 g | Частота дискретизации: 4 000 Hz | Полоса: 0–300 Hz | Шум: < 0.01 gRMS | Разрешение: 0.00008 g

Спецификации дополнительных датчиков
Микрофон | Диапазон измерений: 105 dB | Разрешение: (не указано) | Частота дискретизации: 0 (off)–20 000 Hz
GPS-позиция | Диапазон измерений: (не указано) | Разрешение: 2.5 m | Частота дискретизации: 0 (off)–1 Hz
GPS-время | Разрешение: 60 ns | Частота дискретизации: 0 (off)–1 Hz
Гироскоп | Диапазон: 2000°/s | Разрешение: 0.06 °/s | Частота дискретизации: 0 (off)–3 200 Hz
Магнитометр | Диапазон: ±1300 µT | Разрешение: 0.3 µT | Частота дискретизации: 0 (off)–10 Hz
Температура | Диапазон: -40 до 85 °C | Разрешение: 0.01 °C | Частота дискретизации: 0 (off)–10 Hz
Давление | Диапазон: 1 до 200 kPa | Разрешение: 1.6 Pa | Частота дискретизации: 0 (off)–10 Hz
Влажность | Диапазон: 0 до 100 %RH | Разрешение: 0.04 %RH | Частота дискретизации: 0 (off)–10 Hz
Освещенность | Диапазон: 0 до >20 uV | Разрешение: <100 mlx | Частота дискретизации: 0 (off)–4 Hz

Эксплуатационные характеристики
Температура эксплуатации: -20 °C до 60 °C (-4 °F до 140 °F) | Температура зарядки: 10 °C до 45 °C (50 °F до 113 °F)
Рекомендуемая температура хранения: -20 °C до 25 °C (-4 °F до 77 °F)
Влажность: 0 до 95 %RH (без конденсации)
Давление (абсолютное): 20 kPa до 110 kPa
Предел прочности при ударе: > 3 000 g
Устойчивость к электрическому полю: 2 MHz до 18 GHz @ 200 V/m
Устойчивость к магнитному полю: 30 Hz до 100 kHz

Питание и производительность хранения (примеры)
Частота 100 Hz | Емкость / Непрерывная запись: 22 дня | Триггер гл. аксель: 44 часа | 2-й триггер аксель: 44 часа | Периодический/временной триггер: 7 дней | (Альтернатива) 177 дней
Частота 1 000 Hz | Емкость: 9 дней | Триггер гл. аксель: 41 час | 2-й триггер аксель: 44 часа | Периодический/временной триггер: 7 дней | (Альтернатива) 167 дней
Частота 5 000 Hz | Емкость: 3 дня | Триггер гл. аксель: 30 часов | 2-й триггер аксель: 44 часа | Периодический/временной триггер: 7 дней | (Альтернатива) 129 дней
Частота 20 000 Hz | Емкость: 17 часов | Триггер гл. аксель: 17 часов | 2-й триггер аксель: 44 часа | Периодический/временной триггер: 7 дней | (Альтернатива) 68 дней

Габариты и механические спецификации
Масса: 100 грамм
Материал корпуса: Алюминий 7075
Крепление - винт: болты 4-40 (100 in-oz)
Крепление - лента (двусторонняя): 3M 950 Tape
Длина: 76.2 mm (3.00") | Ширина: 47.0 mm (1.85") | Толщина: 18.3 mm (0.72")
Степень защиты: IP50 (Защита от пыли)

Бесплатные функции ПО
enDAQ LAB:

• Самодостаточное приложение (не требует драйверов или установки)
• Конфигурация сенсоров enDAQ
• Базовые возможности отчетности
• Просмотр нескольких каналов одновременно
• Быстрый обзор данных
• Пакетный экспорт и конвертация данных

enDAQ CLOUD:

• Загрузка необработанных данных в облако для стандартных и пользовательских отчетов
• Преднастроенные стандартные отчеты
• Расширенные метрики анализа
• Доступ через API и варианты хранения
• Неограниченные пользовательские оповещения

Применения

• Измерение и регистрация вибраций
• Испытания на удар и воздействие
• Мониторинг при транспортировке и отправке
• Беспроводной мониторинг по Wi‑Fi
• Экологические испытания

Примечания
Пьезоэлектрические акселерометры являются AC-связанными и могут насыщаться при очень кратких импульсах высокой энергии (ширина импульса < 1 ms). Для таких событий рассмотрите серии, оптимизированные для коротких импульсов.

Технические спецификации

• Model / SKU: S5-E25D40
• Brand: enDAQ
• Основные акселерометры: Пьезоэлектрический ±25 g; Цифровой емкостной ±40 g
• Макс. частоты дискретизации: Пьезоэлектрический 20 000 Hz; Емкостной 4 000 Hz
• Батарея: 850 mAh
• Память: 8 GB
• Масса: 100 g
• Габариты: 76.2 × 47.0 × 18.3 mm
• Степень защиты: IP50
• Диапазон рабочих температур: -20 °C до 60 °C
