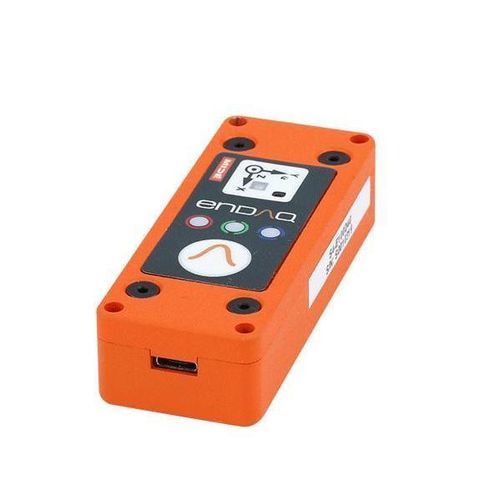

Регистратор данных вибрации S4-E25D40

ударвлажностиинтенсивности освещения

Обзор
S4-E25D40 — компактный регистратор вибрации, сочетающий высокопроизводительный пьезоэлектрический акселерометр, цифровой емкостной акселерометр и несколько окружающих датчиков в алюминиевом корпусе. Предназначен для промышленных испытаний вибрации и ударов, записывает временные формы сигналов и параметры окружающей среды для анализа и составления отчетов.

Ключевые характеристики (кратко)

• Материал корпуса: алюминий 7075
• Пьезоэлектрический акселерометр: ±25 g, частота дискретизации до 20 000 Гц
• Цифровой емкостной акселерометр: ±40 g, частота дискретизации до 4 000 Гц
• Батарея: 250 mAh (перезаряжаемая)
• Память: 8 GB (сырые данные)

Области применения

• Датчики вибрации и их запись
• Испытания на удар и воздействие
• Мониторинг при транспортировке и доставке
• Беспроводной мониторинг по Wi‑Fi
• Экологические испытания и квалификация

Особенности продукта
Удобство

• Автономная измерительная система с датчиками, встроенной памятью и перезаряжаемой батареей
• Портативный форм-фактор для полевых измерений
• Быстрая настройка через USB-интерфейс

Адаптивность

• Несколько акселерометров для покрытия широкого динамического диапазона
• Дополнительные встроенные датчики (гироскоп, магнитометр, температура, давление, влажность, свет)
• Пользовательские условия пробуждения и настраиваемые частоты дискретизации

Надежность

• Прочный алюминиевый корпус для использования в промышленных условиях
• Калибровка проведена с акселерометром, прослеживаемым к NIST; сертификат калибровки доступен
• Объем памяти для миллиардов точек данных

Характеристики акселерометров
Тип акселерометра | Диапазон | Частота дискретизации | Полоса пропускания | Шум | Разрешение
Пьезоэлектрический | ±25 g | 20 000 Гц | 5–2 000 Гц | <0,01 gRMS | <0,00125 g
Цифровой емкостной | ±40 g | 4 000 Гц | 0–300 Гц | <0,01 gRMS | 0,00008 g

Дополнительные характеристики датчиков
Датчик | Диапазон измерения | Разрешение | Частота дискретизации
Гироскоп | 2000°/s | 0,06 °/s | 0 (off) до 3 200 Гц
Магнитометр | ±1300 µT | 0,3 µT | 0 (off) до 10 Гц
Температура | -40 до 85 °C | 0,01 °C | 0 (off) до 10 Гц
Давление | 1 до 200 kPa | 1,6 Pa | 0 (off) до 10 Гц
Влажность | 0 до 100 %RH | 0,04 %RH | 0 (off) до 10 Гц
Освещенность | 0 до >20 µV | <100 mlx | 0 (off) до 4 Гц

Эксплуатационные характеристики
Параметр | Диапазон | Примечания
Рабочая температура | -10 °C до 55 °C (зарядка 0 °C до 45 °C) | -
Рекомендуемая температура хранения | 0 °C до 25 °C (до 1 года) | Кратковременное хранение: -10 °C до 45 °C (1 месяц); -10 °C до 40 °C (3 месяца)
Влажность | 0 до 95 %RH (без конденсации) | -
Давление | 20 kPa до 110 kPa (абсолютное) | -
Предел по удару | >3 000 g | См. отчет по ударам для деталей
Электромагнитная чувствительность (электрич. поле) | 2 MHz до 18 GHz @ 200 V/m | См. EMI-отчет
Чувствительность к магнитным полям | 30 Hz до 100 kHz | См. EMI-отчет

Батарея и память (примеры производительности)
Частота дискретизации | Ёмкость хранения / Непрерывная запись / Триггер основного акс. / Триггер 2-го акс. / Периодический/временной триггер
100 Hz | 22 дня / 13 часов / 13 часов / 52 часа / 52 дня
1 000 Hz | 9 дней / 12 часов / 13 часов / 52 часа / 49 дня
5 000 Hz | 63 часа / 9 часов / 13 часов / 52 часа / 38 дней
20 000 Hz | 17 часов / 5 часов / 13 часов / 49 часов / 20 дней

Механика и размеры
Масса | 65 г
Материал корпуса | Алюминий 7075
Крепление - винт | Болты 4-40 (100 in-oz)
Крепление - лента | Лента 3M 950
Длина | 76,2 mm (3,00")
Ширина | 29,8 mm (1,18")
Толщина | 18,3 mm (0,72")
Степень защиты | IP50 (защита от пыли)

Программное обеспечение и облако

• Приложение enDAQ LAB (бесплатно) для настройки датчиков, просмотра и экспорта данных
• enDAQ CLOUD: загрузка сырых данных, генерация стандартных и пользовательских отчетов, доступ по API и варианты хранения
• Open-source библиотеки Python для продвинутого анализа

Дополнительно
Крепёжный комплект доступен как аксессуар (продается отдельно).

В комплекте
С каждым регистратором поставляется кофр Pelican enDAQ (возможны исключения).

Технические характеристики

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Основное наименование продукта: S4 Vibration Sensor
• Пьезоэлектрический акселерометр: ±25 g; частота дискретизации до 20 000 Гц; полоса 5–2 000 Гц
• Цифровой емкостной акселерометр: ±40 g; частота дискретирования до 4 000 Гц; полоса 0–300 Гц
• Дополнительные датчики: гироскоп, магнитометр, температура, давление, влажность, свет
• Батарея: 250 mAh (время работы зависит от конфигурации)
• Память: 8 GB (вмещает миллиарды точек данных)
• Масса: 65 г
• Материал корпуса: алюминий 7075
• Размеры (Д×Ш×Т): 76,2 mm × 29,8 mm × 18,3 mm
• Степень защиты: IP50 (защита от пыли)
• Предел по удару: >3 000 g
• Рабочая температура: -10 °C до 55 °C; зарядка 0 °C до 45 °C
• Рекомендуемая температура хранения: 0 °C до 25 °C (до 1 года)
• Влажность: 0 до 95 %RH (без конденсации)
• Давление (абсолютное): 20 kPa до 110 kPa
• Ориентировочная цена (без НДС): 3 299,00 USD
