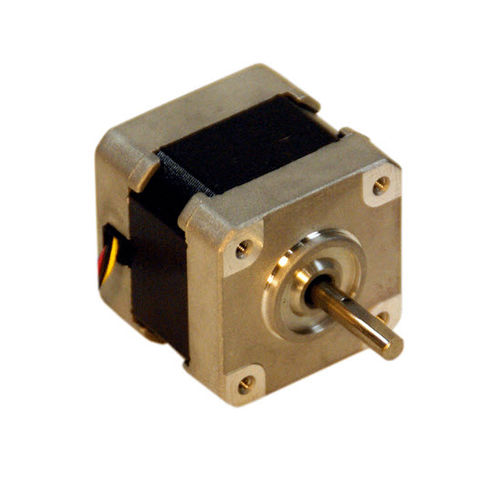

Двигатель DC H17ET series

шаговый гибридный12 ВNEMA 17

Спецификации гибридных шагов H17ET: Монтажный фланец: NEMA 17 Угол шага: 1,8° Шаги за революцию: 200 Точность позиционирования:+ 5% макс. Количество фаз:4 (однополярная)* Рост температуры: 70°C макс Сопротивление изоляции: 100 Ом при 500 В постоянного тока в течение 1 минуты Диэлектрическая прочность: 500VAC на 1 минуту Класс изоляции: Класс В Количество подводящих проводов:6 * Выводной провод: UL3265 AWG#26 Температура окружающей среды: -10 °С ~ +50 °С Радиальная игра: макс. 0,03 мм при нагрузке 0,4 кг Осевое воспроизведение: макс. 0,08 мм при нагрузке 0,5 кг Свяжитесь с Hurst для других свинцовых или фазовых конфигураций униполярные приводы Ток фазовой обмотки двигателя переключается только в одном направлении (обычно на "землю"). - Простая недорогая схема привода - Требуется центральная резьбовая обмотка - Низкий выходной крутящий момент - 6 и 8 свинцовые двигатели биполярные приводы - Ток фазовой обмотки двигателя переключается в обоих направлениях. - Более дорогая схема привода - Высокий выходной крутящий момент - Приблизительно 1,4 X Униполярный привод - 4, 6, и 8 свинцовые двигатели - 8 Ведущие двигатели более эффективны при использовании с биполярным приводом.
