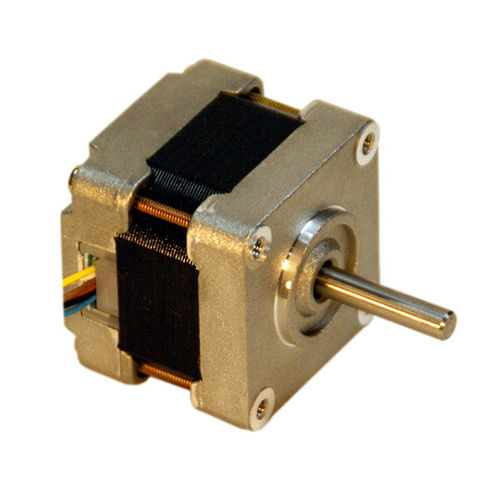

Двигатель DC H17 series
шаговый гибридный12 ВNEMA 17

двигатель DC
двигатель DC
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

AC/DC
DC
Тип
шаговый гибридный
Напряжение
12 В
Конструкция
NEMA 17
Количество полюсов
однополюсный, 2 полюса
Мощность

3,84 W, 4,5 W, 7,68 W, 8 W, 9,6 W
(0,005 hp, 0,006 hp, 0,01 hp, 0,011 hp, 0,013 hp)

Момент

0,07 Nm, 0,09 Nm, 0,1 Nm
(0,0516 ft.lb, 0,0664 ft.lb, 0,0738 ft.lb)

Описание

Спецификации гибридных шагов H17: Монтажный фланец: NEMA 17 Угол шага: 1,8° Шаги за революцию: 200 Точность позиционирования:+ 5% макс. Количество фаз:4 (однополярный) Рост температуры: 70°C макс Сопротивление изоляции: 100 Ом при 500 В постоянного тока в течение 1 минуты Диэлектрическая прочность: 500VAC на 1 минуту Класс изоляции: Класс В Количество подводящих проводов:6 Выводной провод: UL3265 AWG#26 Температура окружающей среды: -10 °С ~ +50 °С Радиальная игра: макс. 0,03 мм при нагрузке 0,4 кг Осевое воспроизведение: макс. 0,08 мм при нагрузке 0,5 кг Свяжитесь с Hurst для других свинцовых или фазовых конфигураций униполярные приводы Ток фазовой обмотки двигателя переключается только в одном направлении (обычно на "землю"). - Простая недорогая схема привода - Требуется центральная резьбовая обмотка - Низкий выходной крутящий момент - 6 и 8 свинцовые двигатели биполярные приводы - Ток фазовой обмотки двигателя переключается в обоих направлениях. - Более дорогая схема привода - Высокий выходной крутящий момент - Приблизительно 1,4 X Униполярный привод - 4, 6, и 8 свинцовые двигатели - 8 Ведущие двигатели более эффективны при использовании с биполярным приводом.

---

Каталоги

HURST® 2008 Catalog
HURST® 2008 Catalog
55 Страницы
