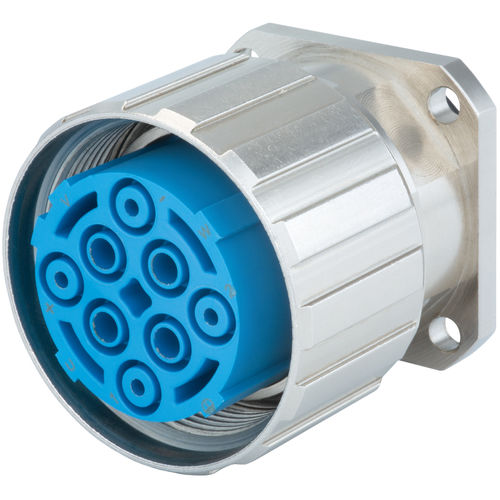

Соединитель для передачи данных 7.744.043.000

Socketобжимнойс фланцем

Характеристика соединения - обжим Цвет контактной вставки - синий Контакт-Ø питания - 3,6 мм Контакт-Ø сигнала - 2 мм Диапазон обжима - 0,14 - 16 мм² Степень защиты - 3 Тип корпуса - Панель Вставка - Розетка Тип установки - Фланец, Передняя стенка Сопротивление изоляции мощность - > 10^13 Ω Сопротивление изоляции сигнал - > 10^13 Ω Внутренняя резьба со стороны вставки - M40 x 1,5 Гайка с накаткой - Ø вставной части - 45,6 мм Длина (L) - 44,2 мм Тип фиксации - Винтовое соединение Материал корпуса - Медно-цинковый сплав Материал поверхности корпуса - Никель Материал изоляционного корпуса - PBT Материал уплотнений/колец - FKM (FPM), NBR макс. контактное сопротивление мощность - 1 мОм макс. контактное сопротивление сигнала - 3 мОм Номинальная сила тока - 55 A Номинальное напряжение при степени загрязнения 3 мощность - 600 В~ Номинальное напряжение при степени загрязнения 3 сигнал - 300 В~ Номинальный ток сигнала - 28 A Количество контактов PE - 1 Количество контактов мощность - 3 Количество контактов сигнала - 4 Количество полюсов 8 Расположение полюсов - 4 + 3 + PE Степень защиты - IP 67, IP 69 K Тип уплотнения - кольцевое Экран - неэкранированный Подходящие PE-/FE-контакты - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Подходящие силовые контакты - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Подходящие сигнальные контакты - 7015952002 Температурный диапазон - от -40°C до +125°C Сечение клемм питания - 2,5 - 16 мм² Сигнальные клеммы - 1,5 - 1,5 мм² Мощность испытательного напряжения - 4000 В~ Сигнал испытательного напряжения - 2500 В~ Исполнение - для розеточных вставок Размер ключа (SW) - 40 мм Минимальное количество циклов сопряжения - > 500 Отверстие в панели - Ø 32 + 0,1 мм
