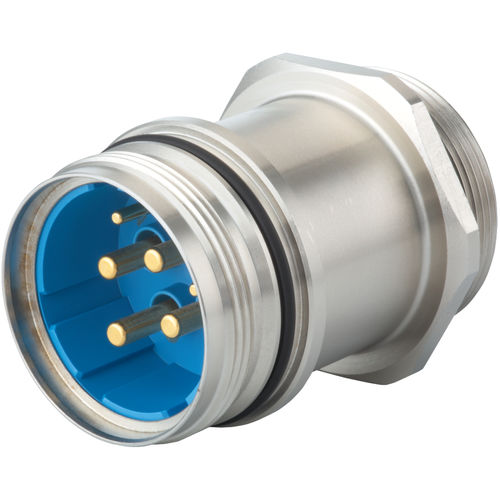

Соединитель для передачи данных 7.742.023.000

обжимнойвставнойM40

Характеристика соединения Обжим Цвет контактной вставки - синий Контакт-Ø питания - 3,6 мм Контакт-Ø сигнала - 2 мм Диапазон обжима - 0,14 - 16 мм² Степень защиты 3 Внешняя резьба вставной части - M40 x 1,5 Тип корпуса - Панельный Вставка - Штифт Тип установки - Передняя стенка, монтаж в одно отверстие Сопротивление изоляции мощность - > 10^13 Ω Сопротивление изоляции сигнала - > 10^13 Ω Длина (L) - 62,5 мм Тип фиксации - Винтовое соединение Материал корпуса - Медно-цинковый сплав Материал поверхности корпуса - Никель Материал изоляционного корпуса - PBT Материал уплотнений/колец - FKM (FPM), NBR макс. контактное сопротивление мощность - 1 мОм макс. контактное сопротивление сигнала - 3 мОм Номинальная сила тока - 55 A Номинальное напряжение при степени загрязнения 3 мощность - 600 В~ Номинальное напряжение при степени загрязнения 3 сигнал - 300 В~ Номинальный ток сигнала - 28 A Количество контактов PE - 1 Количество контактов мощность - 3 Количество контактов сигнала - 2 Количество полюсов - 6 Изображение полюсов - 2 + 3 + PE Степень защиты - IP 67, IP 69 K Тип уплотнения - круглое кольцо Экран - неэкранированный Подходящие PE-/FE-контакты - 7015953601, 7015953611, 7015953621, 7015953623, 7015953631 Подходящие силовые контакты - 7015953601, 7015953611, 7015953621, 7015953622, 7015953631 Подходящие сигнальные контакты - 7015952001 Температурный диапазон - от -40°C до +125°C Поперечное сечение клемм - 2,5 - 16 мм² Сигнальные клеммы - 1,5 - 1,5 мм² Мощность испытательного напряжения - 4000 В~ Сигнал испытательного напряжения - 2500 В~ Исполнение - для штыревых вставок Размер ключа (SW) - 28 мм Минимальное количество циклов сопряжения - > 500 Отверстие в панели - Ø 40,2 + 0,1 мм
