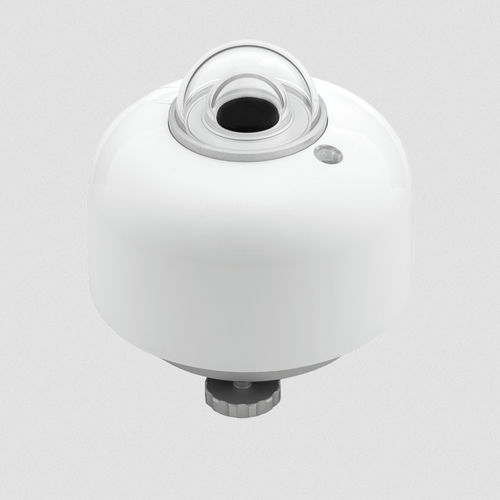

Пиранометр класс В SR100-A1

аналоговыйвыход по напряжениюдля применения при испытании солнечной энергии

Обзор
Аналоговый пиранометр SR100-A1, спектрально плоский класс B по ISO 9060, предназначен для надежного измерения гемисферной солнечной радиации. Обеспечивает аналоговый выход в милливольтах для мониторинга облучённости, включает встроенный Pt100 для контроля температуры корпуса и подходит для замены устаревших приборов с mV-выходом. Прибор обладает промышленной стойкостью к перенапряжениям и поставляется с защитным куполом (DP01).

Ключевые особенности

• Спектрально плоский класс B (ISO 9060:2018)
• Соответствует требованиям системы IEC 61724-1 класса B
• Аналоговый выход напряжения (диапазон mV) для измерения облучённости
• Номинальная чувствительность: 10 × 10⁻⁶ V/(W/m²)
• Встроенный температурный датчик Pt100 DIN класс A (корпус)
• Стойкость к перенапряжениям: уровень 2, испытание 1 kV
• Защитный купол в комплекте (модель DP01)
• Пассивная конструкция: очень низкое энергопотребление (без внутреннего нагревателя)
• Опциональная пружинная нивелировка (с креплением на трубу или без)

Технические характеристики
Измеряемая величина: гемисферная солнечная радиация
Аналоговый выход: напряжение (диапазон mV)
Чувствительность (номин.): 10 × 10⁻⁶ V/(W/m²)
Классификация ISO 9060:2018: спектрально плоский класс B
Соответствие: IEC 61724-1:2021 класс B система
Температурный датчик: Pt100 DIN класс A (корпус)
Смещение нуля (a): < 5 W/m²
Стойкость к перенапряжениям: уровень 2, испытание 1 kV
Защитный купол: в комплекте (DP01)
Доступные длины кабеля: 3, 5, 10 или 20 м
Нивелировка: опциональная пружинная нивелировка, с/без трубного крепления
Входная величина: температура корпуса прибора
Температурная характеристика (без коррекции): < ±2 % (−10 до +40 °C)
Сертификат калибровки: в комплекте (содержание ограничено в соответствии с ISO/IEC 17025, раздел 7.8.1.3)
Неопределённость калибровки: < 1.8 % (k = 2)
Трассируемость калибровки: к WRR
Индивидуальные испытания: отчёты по температурной и направленной характеристике включены (направленная до 95°)
Нагрев: нет (внутреннего нагревателя нет, прибор пассивный)

Применение и рекомендации по использованию

• Мониторинг производительности PV-систем и метеорология — подходит для площадок, требующих мониторинга в соответствии с IEC 61724-1 класс B
• Прямая замена устаревших спектрально плоских пиранометров класса B с mV-выходом (например, SR15-A1)
• Для условий, где требуется минимальное энергопотребление (пассивный аналоговый датчик)
• Спроектирован для промышленных наружных установок с учётом электрической устойчивости и защиты от перенапряжений

Технические параметры

• Модель: SR100-A1
• Классификация: ISO 9060:2018 спектрально плоский класс B
• Соответствие: IEC 61724-1:2021 класс B система
• Номинальная чувствительность: 10 × 10⁻⁶ V/(W/m²)
• Аналоговый выход: напряжение в диапазоне mV
• Смещение нуля (a): < 5 W/m²
• Температурный датчик: встроенный Pt100 DIN класс A (корпус)
• Температурная характеристика: < ±2 % (−10 до +40 °C) без коррекции
• Калибровка: сертификат в комплекте; неопределённость < 1.8 % (k=2); трассируемо к WRR
• Направленная характеристика: индивидуальный отчёт до 95° включён
• Стойкость к перенапряжениям: уровень 2, испытание 1 kV
• Защитный купол: в комплекте (DP01)
• Доступные длины кабеля: 3, 5, 10 или 20 м
• Нивелировка: опциональная пружинная нивелировка (с/без трубного крепления)
• Нагрев: нет (пассивный прибор)
• Типичные аксессуары: монтажные крепления, нивелирующие опоры и изоляционный диск
