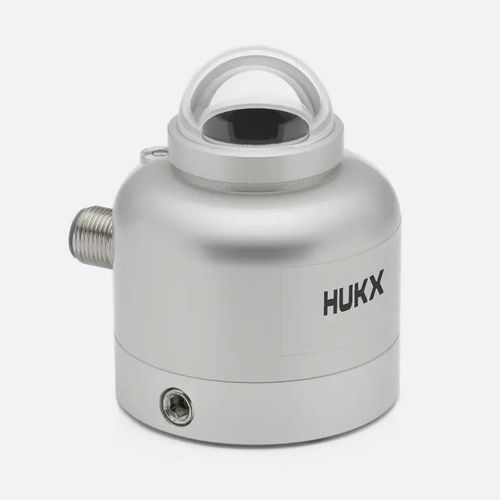

Пиранометр класс C SR05-A1

аналоговыйRS-485выход по напряжению

SR05-A1 от Hukx — аналоговый пиранометр класса C, разработанный для измерения солнечной радиации с выходом в милливольтах (mV). Это спектрально плоский датчик класса C, подходящий для общих измерений иррадиансии в метеорологических и агрометеорологических сетях, а также для мониторинга производительности коммерческих PV-систем.

Основные характеристики

• Спектрально плоский, класс C (ISO 9060:2018).
• Аналоговый выход в милливольтах (mV) — модель SR05-A1.
• Простая установка; опционально сферическое нивелирование и трубные крепления.
• Серия SR05 доступна в цифровых и аналоговых вариантах для интеграции в системы (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Экономичная конструкция, подходящая для крупных сетей.

Версии и доступные выходы

• SR05-A1: аналоговый пиранометр класса C с mV-выходом.
• SR05-D1A3: цифровой пиранометр класса C с Modbus по RS-485 и выходом 0–1 V.
• SR05-D2A2: цифровой пиранометр класса C с Modbus по TTL и выходом 4–20 mA.

Рекомендуемые области применения

• Общие измерения солнечной освещённости.
• Метеорологические и агрометеорологические сети.
• Мониторинг производительности PV-систем коммерческого масштаба (освещённость в плоскости модуля, IEC 61724-1 класс B при соответствующем применении).

Опции

• Без кабеля
• 3 м (9,8 ft)
• 5 м (16,4 ft)
• 10 м (32,8 ft)
• 20 м (65,6 ft)
• 30 м (98,4 ft)
• 50 м (164 ft)
• 70 м (229 ft)
• 100 м (328 ft)
• 130 м (426 ft)

Технические характеристики / спецификации

• Измеряемый параметр: глобальная солнечная радиация (иррадианс в W/m²).
• Классификация ISO 9060:2018: спектрально плоский пиранометр класса C.
• Соответствие IEC 61724-1:2021: система класса B при применении к плоскости модуля согласно спецификации.
• ISO 9060:1990: пиранометр второго класса.
• Уровень производительности WMO: среднее качество.
• Неопределённость калибровки: < 2,4 % (k = 2).
• Прослеживаемость калибровки: WRR (World Radiometric Reference).
• Спектральный диапазон: 285–3000 nm.
• Диапазон рабочих температур: -40 до +80 °C.
• Обогреватель: обогреватель не встроен.
• Нивелир/инклинометр: не интегрирован.
• Стандартная длина кабеля: 3 м (доступны другие длины).
• Номинальное напряжение питания: пассивный датчик (mV-выход).
• Нивелирование: опциональное сферическое нивелирование; трубный кронштейн доступен (с/без).
• Выход: аналоговый mV (номинальная чувствительность: 10 × 10⁻6 V/(W/m²)).
