Описание
Шестифазный тестер для вторичной инжекционной защиты обеспечивает шесть полностью независимых токовых каналов и до шести одновременных выходов напряжения. Независимость каналов необходима для проверки дифференциальной защиты шин, защиты трёхобмоточных трансформаторов и сквозного тестирования реле между удалёнными клеммами, что исключает поэтапные тесты и перенастройку в процессе, увеличивающие риск ошибок и время ввода в эксплуатацию.

Тестовые модули / Типы реле (таблица)
Тип защиты реле | Пункт теста | Рекомендуемый тестовый модуль | Примечания
Сигнальное реле | Соответствующие элементы проверки | DC‑тест | AC и DC тест. Если промежуточному реле требуется гибридный вход AC/DC, используйте модуль 'AC And DC Test'. Для очень малых номинальных токов сигнальных реле используйте выходное напряжение петли тестера.
Временное реле | Различные временные тесты | См. модули времени | См. модули
Промежуточное реле | Различные функциональные тесты | См. модули | См. модули
Реле совпадения | Функциональные тесты | См. модули | См. модули
Другие DC реле напряжения/тока | Соответствующие тесты | См. модули | См. модули
Токовое реле | Соответствующие пункты проверки | AC‑тест | Реле последовательных компонент тестируются в специальном модуле последовательности 'AC Test'. Обратные временные реле — в модуле 'It characteristics'.
Реле перенапряжения/недонапряжения | Различные тесты | См. модули | См. модули
Реле последовательных компонент | Различные тесты | См. модули | См. модули
Дифференциальное реле | DC магнитная характеристика | Дифференциальное реле, дифференциальная гармоника | AC/DC тест, тест гармоник. Для корректной схемы подключения при тестировании см. приложение 5.

Дополнительная информация

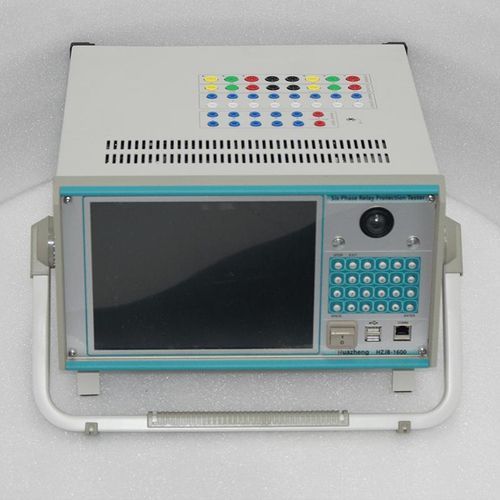

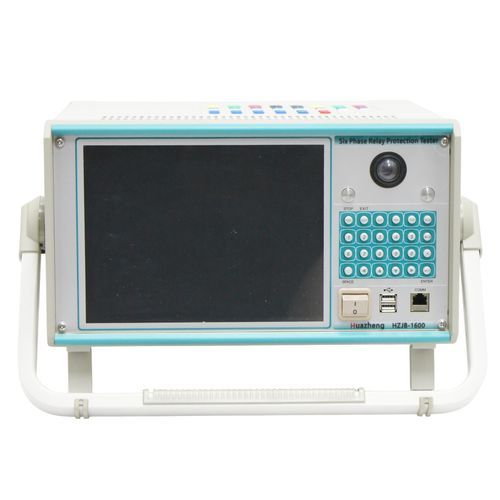

На странице продукта присутствует демонстрационное видео и несколько изображений, показывающих шестифазный тестовый комплект, расположение каналов и типовые подключения, используемые при вводе подстанции в эксплуатацию.

Характеристики / технические спецификации

• Конфигурация каналов: 6 полностью независимых токовых каналов и до 6 выходов напряжения одновременно.
• Выходной ток каждой фазы (шестифазный режим): 0–30 A; точность выхода: ≈0,1 (указанная степень).
• Шестифазный параллельный выход тока: 0–180 A (суммарное значение).
• Максимальная выходная мощность фазного тока (на фазу): 450 VA.
• Максимальная выходная мощность при шестифазном параллеле: 1000 VA; разрешённое время работы при максимальной параллельной нагрузке: 10 с.
• Диапазон частот (фундаментальная): 0–1200 Hz.
• Поддержка гармоник: до 24‑й гармоники.
• Выходное переменное напряжение: фазное 0–120 V (точность ≈0,1); линейное 0–240 V. Примеры максимального выходного напряжения под нагрузкой: 20 V по указанным условиям.
• Выходное постоянное напряжение (амплитуда по фазе): ±160 V (точность ≈0,2); линейная амплитуда ±320 V.
• Выход постоянного тока: ±10 A на фазу (параллельные значения в спецификациях).
• Выходная мощность при напряжении фазы/линии: напр., AC 80 VA / 100 VA и DC 70 VA / 140 VA в соответствующих режимах.
• Входы/выходы: 10 входных каналов; 8 каналов DC‑выхода (примеры в спецификации: DC 220 V / 0,2 A; AC 220 V / 0,5 A для вспомогательных выходов).
• Свободные контакты: 1–20 mA, 24 V (пример спецификации контактного входа).
• Уровни потенц‑контактов: логика '0' ≈ 0–+6 V; логика '1' ≈ +11 V–+250 V.
• Диапазон измерения времени: 0,1 ms–9999 s; точность измерения: 0,1 ms.
• Габариты и масса: 420 × 360 × 210 мм; масса ≈ 19 кг.
