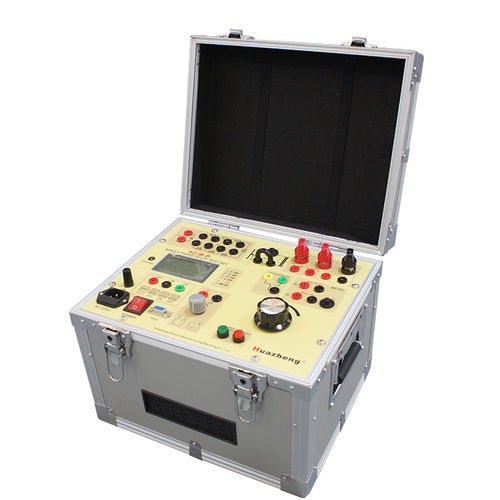

Испытательное устройство напряжения HZJB-D

токаавтоматическоедля предохранительного реле

Тестер однофазной релейной защиты HZJB-D — это портативное полевое испытательное оборудование с отличными характеристиками. Он имеет элегантный и полированный внешний вид с алюминиевым корпусом и панелью ПК. Управляемый чипом ARM, ЖК-экран отображает выходное напряжение и ток, а также секундомер. Устройство может выдавать полностью изолированное, регулируемое переменное/постоянное напряжение и ток, а также регулируемое постоянное напряжение. Выходная цепь оснащена двойной защитой от перегрузки, большой выходной мощностью, малым объемом, легким весом и высокой надежностью. Подходит для полевой калибровки и тестирования различных реле. Основные характеристики: - Выход полностью изолированного, регулируемого постоянного напряжения с автоматической защитой от короткого замыкания, перегрузки и выхода за пределы диапазона. - Максимальный выходной ток: 0~150A. - Оснащен цифровым вольт-амперметром переменного/постоянного тока с ЖК-дисплеем, отображающим значения напряжения и тока переменного и постоянного тока, секундомер, потенциал и состояние контакта. - Внутренний электрический секундомер; доступные электрические контакты, максимальный потенциал 250В; двухканальное измерение. - Легкий дизайн, малый объем и полная функциональность. Основные технические параметры и функции: - Номинальная входная мощность: AC 220V ±10%, 1000VA, 50Hz - Выход AC: - Диапазон (A): 0~10, Напряжение без нагрузки (Мин) В: 90, Напряжение при полной нагрузке (Мин) В: 80, Ток при полной нагрузке (Макс) A: 10 - Диапазон (A): 0~40, Напряжение без нагрузки (Мин) В: 25, Напряжение при полной нагрузке (Мин) В: 22, Ток при полной нагрузке (Макс) A: 40 - Диапазон (A): 0~100, Напряжение без нагрузки (Мин) В: 10, Напряжение при полной нагрузке (Мин) В: <8, Ток при полной нагрузке (Макс) A: 150 - Выходное напряжение AC: - Диапазон (В): 0~250 (AC), Напряжение без нагрузки (Мин) В: 250, Напряжение при полной нагрузке (Мин) В: 240, Ток при полной нагрузке (Макс) A: 3 - Диапазон (В): 0~300 (DC), Напряжение без нагрузки (Мин) В: 320, Напряжение при полной нагрузке (Мин) В: 250, Ток при полной нагрузке (Макс) A: 3 - Вспомогательный выход DC: - Диапазон В: 0~110, Напряжение В: 120, Максимальный ток A: 0.5 - Диапазон В: 110~220, Напряжение В: 220, Максимальный ток A: 0.5 - Секундомер: Диапазон: 0.0000~999999S, Разрешение: 0.1mS, Точность: ±5, Максимальное входное напряжение: DC 250V - Амперметр: Внутренний: 0.000~150.0A; Внешний: 0.000~6.000A (AC или DC); Точность: 0.5%; Методы измерения: AC: Истинное среднеквадратичное значение, DC: Среднее - Вольтметр: Диапазон: 0.0~600.0V (AC или DC); Точность: 0.5%; Методы измерения: AC: Истинное среднеквадратичное значение, DC: Среднее - Резисторы и конденсаторы: Сопротивление: 0.5 Ом до 2.5k Ом; Конденсатор: 10uF, максимальное напряжение AC 450V - Разделение/комбинация вспомогательных контактов: Максимальный ток: 1A, Максимальное напряжение: AC250V или DC120V - Условия эксплуатации: Температура: -10 ~ 40°C, Относительная влажность: <80% - Объем: 320mm × 260mm × 230mm - Вес: 16kg Метод использования: - Напряжение и ток: Включите питание, выберите выходной ток или клемму напряжения, нажмите клемму "Выбор выхода", нажмите кнопку "ВКЛ/ВЫКЛ". Устройство имитирует состояние отказа; отрегулируйте ручку для управления выходом напряжения и тока AC/DC. - Вспомогательный выход DC напряжения и тока: Установите потенциометр на ноль, подключите выходную линию, выберите требуемое напряжение (0V или 110~220V), нажмите кнопку выхода, отрегулируйте потенциометр для выхода напряжения/тока. Для внешнего входа подключите выход к внешнему входному клемме напряжения/тока или к внешнему вольтметру/амперметру. - Использование резистора/конденсатора: Отключите U-образную короткую перемычку на Rx, выберите соответствующее сопротивление/емкость последовательно, подключите, как показано на рисунках. - Секундомер: Входной сигнал (контакт переключается с Вкл на Выкл или с Выкл на Вкл, с положительным DC контактом 5V-250V). Для одиночного/двойного входа подключите к контактам переключателя, как показано на рисунках. Примеры применения: Измерение времени действия и времени обратной связи катушки реле. Меры предосторожности: - Устройство должно быть надежно заземлено во время работы для обеспечения безопасности. - Отрегулируйте "настройку контраста", если дисплей темный или черный. - Кнопка выбора измерения недействительна после выхода тока. Комплектация: 1. Основной блок 2. Силовой кабель 3. Набор тестовых проводов 4. Тестовый провод (2.5mm²-2.5m) 5. Тестовый провод (2.5mm²-0.5m) 6. Тестовый провод (8mm²-2m) 7. Тестовый провод (1.2mm²-2.5m) 8. Двухжильный экранированный провод (2×1.2mm²-2.5m) 9. Прозрачный заземляющий провод (2.5mm²-2m) 10. Вставка (6mm) 11. Специальный зажим 12. Переходной столб 13. Штыревой разъем 14. Предохранительная трубка Технические характеристики: - Модель: HZJB-D - Бренд: Huazheng - Тестер однофазной релейной защиты - Портативный, полевая калибровка и тестирование - Корпус из алюминиевого сплава, панель ПК - Управление чипом ARM, ЖК-дисплей - Регулируемый выход напряжения и тока AC/DC - Двойная защита от перегрузки - Большая выходная мощность, малый объем, легкий вес - Высокая надежность
