Источник тока источник питания AC HZ5373

ACпрограммируемый

Общее описание

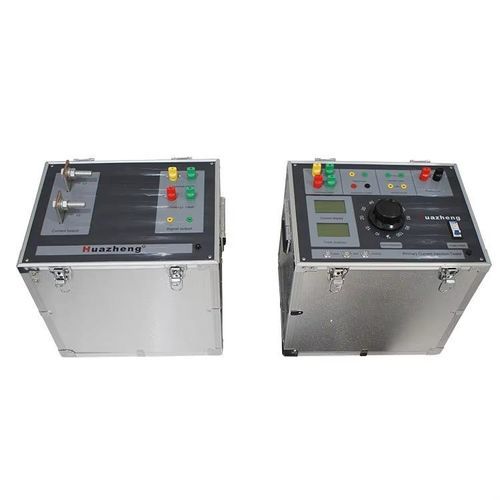

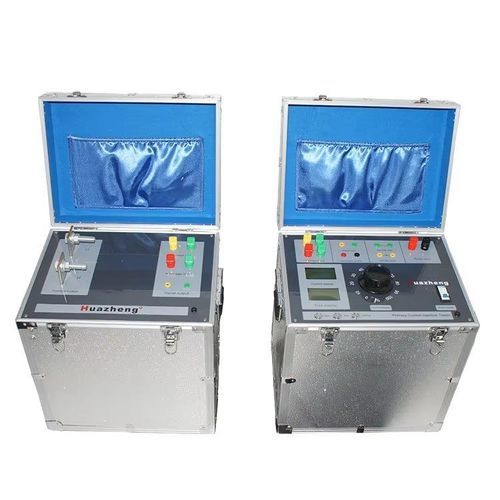

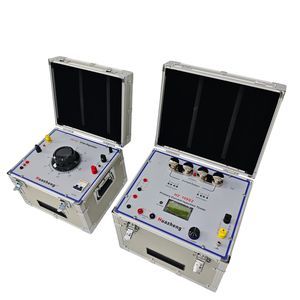

HZ5373 — устройство для впрыска первичного тока 3000 A (upconverter), предназначенное для испытаний защиты первичных шин и проверки коэффициента трансформации трансформаторов тока. Устройство сочетает CNC-обработку, самосвязывающийся регулятор напряжения малой мощности и большой емкости и преобразователь с высокопроницаемым железным сердечником, обеспечивая номинальную выходную мощность в компактном переносном корпусе.

Основные характеристики

• Компактный корпус с передней панелью из PVC для работы в полевых условиях.
• Панельные индикаторы первичных и вторичных значений для удобства наблюдения и записи.
• Точность измерения: практическая точность ~0,3 (заявлен выше уровня 0,5).
• Высокая выходная мощность и большая нагрузочная способность; непрерывный AC-выход до номинального тока.
• Уменьшенный объем и вес (примерно 30%–70% от аналогичных изделий) для удобства транспортировки.
• 6,5-разрядный ЖК-дисплей для напряжения/тока и 128×64 точечный матричный ЖК для системных данных.
• Функция блокировки отображения для стабильного считывания при проверках коэффициента трансформации.
• Автоматическое определение полярности трансформатора и автоматическое определение коэффициента трансформации.
• Функция самоблокировки и встроенные защитные схемы.

Основные функции и принцип работы

• Измерительные цепи включают цепь измерения тока и цепь измерения полярности; опционально доступна цепь измерения напряжения (PT-изолированный сбор сигнала).
• Измерение тока: CT с низким импедансом, программно управляемый усилитель и схемы дискретизации.
• Цифровое управление: 16-битный микроконтроллер с захватом в реальном времени, сравнивающий измеренные значения с заданными для выполнения автоматической синхронизации и защитных действий.
• Выходная форма: стандартная синусоида, искажения минимальны, коэффициент пульсаций < 0,3%.
• Режим выхода: истинное RMS, непрерывно регулируемый выходной ток с высокой стабильностью (0,2%).
• Защиты: встроенные функции защиты от перегрузки по току и перенапряжения.

Инструкции по эксплуатации / порядок работы

• Перед включением проверить правильность подключения и надежность контактов разъемов.
• При аномалиях при запуске (отсутствие индикации, дым, запах горелого) немедленно отключить питание и проверить проводку.
• Убедиться, что выходной токовый терминал образует замкнутую петлю; иначе устройство не выдаст ток.
• Использовать внешние медные проводники с сечением, рассчитываемым на ≥ 10 A/mm²; стандартная комплектация содержит два тестовых кабеля по 3 м.
• Предназначено для кратковременной работы: 5 минут кратковременный режим; при пакетных испытаниях рекомендуется цикл < 2,5 минут; для длительных испытаний предусмотреть тепловые условия.
• Последовательность работы: установить регулировку тока в ноль → подключить первичную/вторичную цепь по требованию → включить питание → включить управление питанием → увеличить ток вращением регулятора → считать значения с первичного/вторичного амперметров для расчета коэффициента. Для ударных испытаний задать требуемый ток и использовать ударный выключатель в соответствии с процедурой.

Комплект поставки

• Блок высокотокового генератора — 1
• Высокотоковые испытательные провода — 2
• Сетевой кабель — 1

Примечания / технические характеристики

• Модель: HZ5373 (генератор высоких токов 3000 A).
• Экологическая группа: Группа III по GB6587.1-86 (допускается использование на открытом воздухе согласно норме).
• Входное напряжение: AC 380 V ±10%.
• Номинальная мощность: 30 kVA.
• Выходной ток: AC 0–3000 A, плавная регулировка; цифровой амперметр на панели.
• Выходное напряжение: типично > 10 V в рабочем состоянии.
• Форма выхода: синусоида; пульсации < 0,3%.
• Точность измерения: практическая ~0,3 (материалы класса 0.2S); системная точность лучше 0,5.
• Стабильность тока: 0,2%.
• Защиты: встроены защита от перегрузки по току и перенапряжения.
