Тестер фазы HZDL-1000III

мощностьпеременного токаскачков напряжений

Обзор

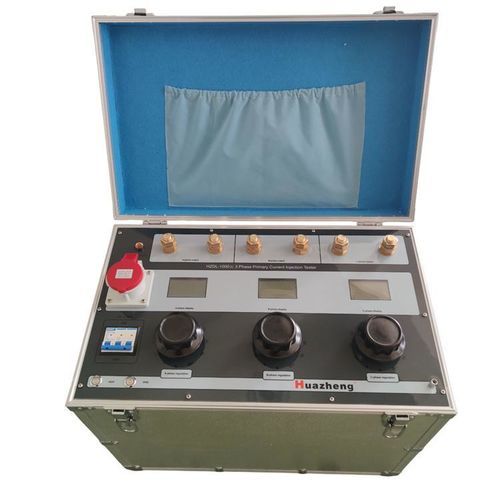

HZDL-1000III — трёхфазный генератор высокого тока (трёхфазный регулятор тока), разработанный Huazheng Electric Manufacture. В устройстве использованы самосвязываемые регуляторы с малыми потерями и преобразователи с сердечниками высокой проницаемости в конструкции с CNC‑планированием, что повышает помехоустойчивость, увеличивает выходную мощность и уменьшает габариты по сравнению с предыдущими поколениями.

Применение

• Испытания первичной инжекции и калибровка защитных реле
• Проверка тепловых реле и моторной защиты
• Функциональные испытания контакторов и автоматических выключателей
• Испытания воздушных выключателей и распределительного оборудования
• Калибровка защитных экранов и щитов

Ключевые характеристики и показатели

• Интегрированная конструкция с передней панелью из ПВХ
• Панельный цифровой амперметр для прямого наблюдения и записи первичного тока
• True RMS — непрерывно регулируемый выходной ток
• Диапазон выхода AC 0–1000 A, бесступенчатая регулировка
• Номинальная мощность 10 kVA (1×3), компактный объём (обычно 30%–70% от аналогичных устройств)
• Выходная форма: стандартная синусоида с низким пульсом (p ≤ 0,3%)
• Стабильность тока ≈ 0,2% и высокая стабильность измерений
• Защитные функции: защита от перегрузки по току и по напряжению
• Диапазон установки времени: 0,01 с – 999,999 с

Рекомендации по эксплуатации

• После подключения проводки перед включением убедитесь в правильности соединений и хорошем контакте разъёмов
• При появлении аномалий при запуске или во время испытания (искра, отсутствие индикации и т.п.) немедленно отключите питание и проверьте проводку
• Выходные клеммы тока должны быть соединены замкнутой цепью; в противном случае прибор не выдаст ток
• Для внешних медных проводников выбирать сечение не менее ≥10 A/mm²; в стандартной комплектации — два испытательных кабеля по 3 м
• При расчёте режима работы учитывать, что устройство рассчитано на кратковременную нагрузку (5 минут); для пакетных испытаний время работы <2,5 минуты и ≈10 минут на охлаждение между циклами; для длительных испытаний повышения температуры применять специальные процедуры

Характеристики / Технические данные

• Модель: HZDL-1000III Генератор высокого тока
• Марка: Huazheng Electric Manufacture
• Экологическая группа: Группа III (GB6587.1-86)
• Входное напряжение: AC 380/220 V, 50 Hz, трёхфазная четырёхпроводная сеть
• Номинальная мощность: 10 kVA (1 × 3)
• Выходной ток: AC 0–1000 A, плавно регулируемый; цифровой амперметр на панели
• Выходное напряжение: 10 V
• Форма выхода: стандартная синусоида, пульсация ≤ 0,3%
• Измерение/индикация: True RMS эффективные значения тока и напряжения; высокая точность (проектное использование материалов 0.2S; практическая величина ≈0.3; индикация выше уровня 0.5)
• Режим выхода: True RMS, плавная регулировка
• Стабильность тока: 0,2%
• Конструкция: интегрированная
• Метод проводки: в соответствии с требованиями испытания
• Защита: защита от перегрузки по току и по напряжению
• Установка времени: 0,01 с–999,999 с
