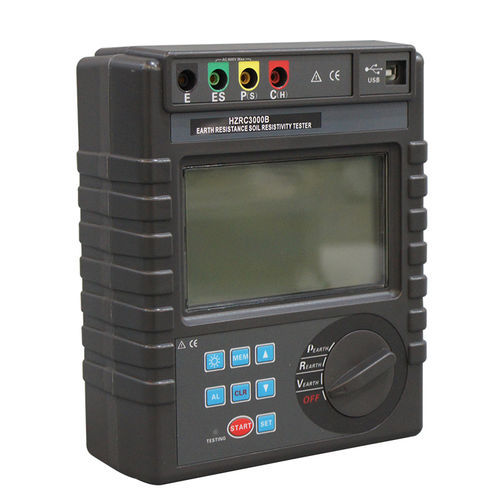

Тестер сопротивления заземления HZRC3000B

удельного сопротивления грунтадля электрических приборовдля электроустановки

Краткое описание
Huazheng HZRC3000B — портативный прибор для измерения сопротивления заземления, удельного сопротивления грунта, потенциала заземления и переменного напряжения. Поддерживает точные 4‑полюсные, 3‑полюсные и простые 2‑полюсные методы измерения, сочетая FFT и AFC для подавления помех и обеспечения стабильной повторяемости. Оснащён крупным подсвечиваемым ЖК‑дисплеем, встроенной памятью и интерфейсом RS232 для мониторинга и формирования отчётов; применяется в энергетике, телекоммуникациях, метеорологии, нефтяной отрасли, строительстве и молниезащите.

Основные функции

• Режимы измерения: точная 4‑полюсная, 3‑полюсная и простая 2‑полюсная проверка сопротивления заземления.
• Измерение удельного сопротивления грунта (поддержка метода Веннера, 4‑полюсный режим).
• Подавление помех: FFT и AFC с автоматическим распознаванием помех; выбор частот тестирования (128/111/105/94 Гц).
• Большой 4‑значный ЖК‑дисплей с синей подсветкой, светодиодная индикация и индикатор прогресса во время измерений.
• Встроенная память до 300 наборов; интерфейс RS232 для передачи данных на ПК и работы с ПО.

Области применения

• Энергетика и подстанции
• Телекоммуникации и заземление антенн
• Молниезащита и обслуживание систем заземления
• Геотехнические исследования и измерения удельного сопротивления
• Нефтяные площадки, строительные и промышленные электромонтажные работы

Работа и индикация

• Во время измерения отображается обратный отсчёт на ЖК, мигает LED и показывается полоса прогресса для понятной индикации состояния.
• Пиктограммы MEM, FULL, HOLD/READ; звуковой сигнал при превышении заданного порога тревоги.
• Автовыбор диапазона с возможностью ручной установки.

Питание и батареи

• Питание: DC 9 V от 6 × R14S (1,5 V) элементов (по маркировке устройства).
• Время ожидания: порядка 300 часов (зависит от условий и подсветки).
• Индикатор разряда батареи — заменить батареи при показе.

Комплектация (стандартная)

• Измерительные провода: стандартный 4‑проводный набор (напр., красный 20 м, чёрный 20 м, жёлтый 20 м, зелёный 10 м) и 2‑проводные для простых измерений.
• Вспомогательные заземляющие стержни: 4 шт. Ø10 мм × 150 мм.
• Кабель связи RS232 (~1,5 м), кейс и инструкция пользователя.

Возможности измерений

• Сопротивление заземления: 0,00 Ω — 30,00 kΩ с несколькими поддиапазонами и авто/ручным выбором.
• Удельное сопротивление грунта: 0,00 Ω·м — 9000 kΩ·м по методу Веннера; расстояния между электродами настраиваются от 1 м до 100 м.
• Измерительный ток: короткозамкнутый AC ток до 20 mA макс.; напряжение холостого хода AC до 40 V макс.

Технические характеристики

• Модель: HZRC3000B
• Точность измерения сопротивления заземления: тип. ±2% rdg ±3 dgt для низких диапазонов; для высоких диапазонов см. документацию (напр. ±4% rdg ±3 dgt).
• Примеры разрешающей способности: 0,01 Ω (низкие диапазоны), 0,1 Ω, 1 Ω, 10 Ω и т.д.
• Частоты AFC: 128 Гц / 111 Гц / 105 Гц / 94 Гц.
• Дисплей: 4‑значный крупный ЖК с синей подсветкой; рамка ЖК прибл. 128 × 75 мм.
• Размеры: основной блок прибл. 215 × 190 × 95 мм; масса прибора ~1 443 г (с батареей); масса комплекта ~4,5 кг.
• Память: до 300 наборов; экспорт, отчёты и печать через ПО по RS232.
• Стандарты: IEC61326, IEC61010‑1, серия IEC61557; ссылка JJG‑366‑2004 для измерений удельного сопротивления.
