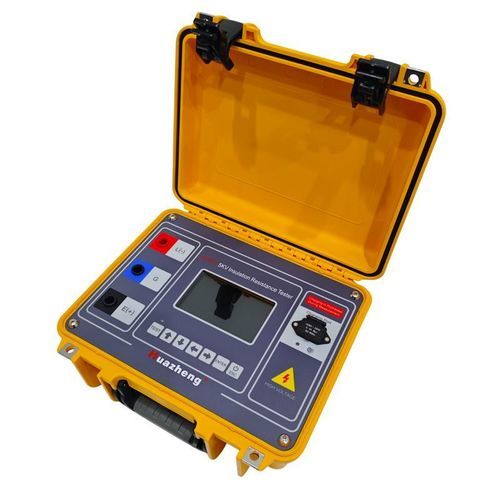

Тестер сопротивления изоляции HZ3051

для электроустановкидля электрического оборудованиядля диагностики

Обзор
Измеритель сопротивления изоляции применяется для оценки качества изоляции электрического оборудования при профилактическом обслуживании, вводе в эксплуатацию и полевых диагностических работах. Пригоден для портативного использования, поддерживает регулируемые испытательные напряжения, несколько режимов испытаний и запись данных для локализации дефектов изоляции и сокращения простоев.

Управление и работа устройства
Прибор управляется однокристальным микрокомпьютером и оснащён функциями автоматического разряда. Обеспечивает точные измерения при простом управлении, оптимизирован для быстрых измерений трансформаторов и другого оборудования в полевых условиях.

Ключевые возможности

• 5" индустриальный цветной ЖК-дисплей, разрешение 800×480.
• Шесть фиксированных испытательных напряжений: 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В; режим с настраиваемым напряжением 50 В–5000 В, шаг 10 В (удержание переводит шаг на 50 В).
• Регулируемый ток короткого замыкания 1–6 мА (шаг 1 мА); макс. 6 мА.
• Максимальная непрерывная выходная мощность 27 Вт.
• Независимая цепь разряда для быстрой и безопасной разрядки после испытания.
• Защита от пробоя и режим непрерывной дуги для локализации слабых участков изоляции.
• Поддерживаемые испытания: сопротивление изоляции (IR), коэффициент диэлектрического поглощения (DAR), индекс поляризации (PI), ступенчатое напряжение (SV); режимы расчёта DAR: R60s/R30s и R60s/R15s.
• Встроенный вольтметр AC/DC с автоматическим определением DC/AC и измерением частоты переменного напряжения.
• Аппаратные и настраиваемые программные фильтры для повышения помехоустойчивости.
• Независимое сохранение времени испытания для каждого режима и настраиваемое автоматическое отключение при простое или низком заряде батареи.
• Стандартный литий-ионный аккумулятор 16.8 V 3200 mAh с встроенным быстрым зарядным устройством; сменный аккумуляторный отсек и индикация заряда/состояния батареи на панели и ЖК-дисплее.

Комплектация (входит в комплект)

• Основной тестер: 1 шт.
• Испытательные провода: 1 комплект (красный высоковольтный провод, синий экранированный защитный провод, чёрный высоковольтный провод)
• Трёхжильный сетевой кабель: 2 шт.
• Руководство пользователя: 2 экз.
• Гарантийная карта: 1 шт.
• Отчёт об испытаниях: 1 шт.

Технические характеристики

• Диапазоны измерения сопротивления и примерные разрешения при 5 kV: 0–9,99 кОм (0,01 кОм); 10,0–99,9 кОм (0,1 кОм); 100–999 кОм (1 кОм); 1,00–9,99 МОм (10 кОм); 10,0–99,9 МОм (100 кОм); 100–999 МОм (1 МОм); 1,00–9,99 ГОм (10 МОм); 10,0–99,9 ГОм (100 МОм); 100–999 ГОм (1 ГОм); 1,00–2,00 ТОм (10 ГОм).
• Полномасштабные значения сопротивления по напряжению: 100 В → 40 ГΩ; 250 В → 100 ГΩ; 500 В → 200 ГΩ; 1000 В → 400 ГΩ; 2500 В → 1,00 ТΩ; 5000 В → 2,00 ТΩ.
• Время испытания: регулируемое 1–60 минут, шаг 30 с.
• Фиксированные испытательные напряжения: 100 / 250 / 500 / 1000 / 2500 / 5000 В; настраиваемое напряжение 50–5000 В, шаг 10 В (удержание для шага 50 В).
• Точность выходного напряжения: 0% ~ +10%; точность тока короткого замыкания ±5%.
• Вольтметр AC/DC: 10 V–660 V, точность ±(2%+3); частота AC 25–85 Гц, разрешение 0,1 Гц, точность ±0,2 Гц.
• Измерение ёмкости: 10 nF–25 µF (испытательное напряжение ≥100 V), точность ±10% ±5 nF; скорость разряда 5 kV → 50 V: ≤0,47 с/µF.
• Питание AC 85–264 Vrms, 50/60 Hz, 25 VA; встроенный аккумулятор 16.8 V 3200 mAh; зарядное устройство 16.8 V 1.5 A; примерная автономность 5 kV @100 MΩ ≈ 6 ч.
• Габариты 320 × 270 × 150 мм; масса ≈ 2,9 кг; рабочая температура -10 °C до 50 °C; относительная влажность ≤90% (без конденсации).
