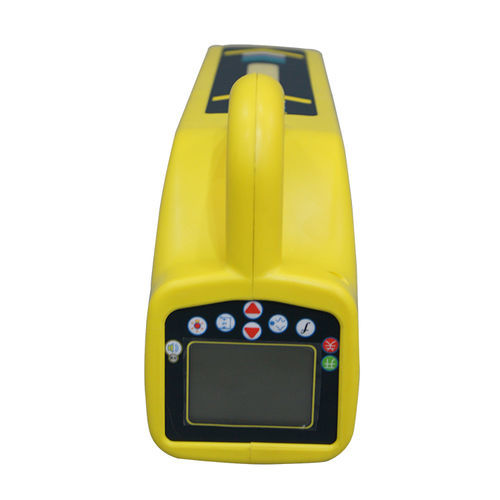

Локатор для кабелей HZ-4000B

для канализациидля подземных кабелейGPS

HZ-4000B — прибор Huazheng Electric для поиска подземных кабелей и трасс, предназначенный для трассировки, локализации мест повреждений и измерения глубины залегания трубопроводов, силовых и оптических кабелей без раскопок. Применим при инспекциях трубопроводов, техническом обслуживании, муниципальном планировании и управлении энергосетью.
Основные функции

• Передатчик поддерживает три режима подключения: индуктивное, прямое и через зажим; выходная мощность регулируемая до 10 Вт.
• Приёмник определяет положение, маршрут, глубину и приложенный ток; стрелки влево/вправо и вперёд/назад плюс показания dB для быстрой индикации повреждений.
• Подсветка для работы в слабом освещении; опционально — GPS для автоматического картографирования и программное обеспечение для профессионального анализа данных с автоматическим формированием отчётов.
• Функция HZ-4000D: локализация пробоев покрытия трубопроводов и повреждений внешнего слоя кабелей; определение повреждений изоляции.
• Интегрированные функции мультиметра: измерение выходного напряжения, сетевого напряжения, тока, сопротивления и мощности; тесты на целостность и качество изоляции до и после поиска неисправностей.
• Внешний индукционный зажим для работы в случаях невозможности прямого подключения; несколько режимов позиционирования (долина/пик/широкий пик/стрелка пика) для перекрёстной проверки точности.

Позиционирование и измерение глубины

• Методы глубинометрии: прямое считывание двухуровневой катушки; одноуровневая катушка с методами 80%/50%; метод 45 для взаимной проверки.
• Типичная глубина обнаружения до 6 м в зависимости от модели и условий (в некоторых вариантах указано 3 м).

Частоты и устойчивость к помехам

• Частоты передатчика (могут различаться по моделям): 128 Гц, 512 Гц, 1 кГц, 2 кГц, 8 кГц, 33 кГц, 65 кГц, 83 кГц.
• Приёмник поддерживает радио, 50 Гц, 100 Гц, 128 Гц, 512 Гц, 1 кГц, 2 кГц, 8 кГц, 33 кГц, 65 кГц, 83 кГц.
• Анти‑помеховые решения: измерение горизонтальной/вертикальной составляющей и горизонтального градиента, а также регулируемая выходная мощность передатчика для сложных помеховых условий.

Эксплуатация и питание

• Интуитивно понятный графический дисплей с отображением параметров в реальном времени и уровнем сигнала; при измерении глубины автоматический переход в режим двухуровневой антенны и автоматическая регулировка чувствительности приёмника.
• Высокоёмкие литиевые аккумуляторы в передатчике и приёмнике обеспечивают длительную непрерывную работу (типично — рабочий день на выезде); при необходимости возможно питание от адаптера.

Технические характеристики

• Модель: HZ-4000B (варианты доступны; индекс «модель‑частота» см. в таблице продукта).
• Примерные варианты: A, B, C, D, E (индекс частоты локализации варьируется в зависимости от варианта).
• Выходная мощность передатчика: до 10 Вт (регулируется); глубина позиционирования до 6 м (в зависимости от модели).
• Поддерживаемые частоты, пассивные режимы и функции зависят от модели; опции: GPS, профессиональное ПО для анализа; питание — литиевые аккумуляторы.
