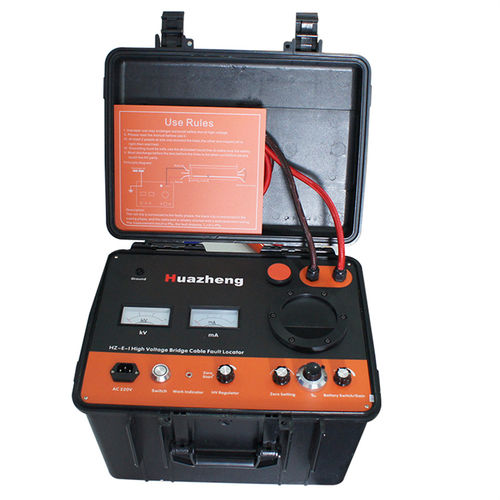

Локализатор дефектов для кабелей HZ-E-I

Локатор мостов высокого напряжения HZ-EI основан на принципе моста МЮРРЕЯ. Он используется для определения местоположения различных точек пробоя проводов и кабелей или точек дефекта без пробоя, но с низким значением сопротивления изоляции, а также неисправностей защитной оболочки высоковольтного кабеля. Он также может использоваться на кабельных заводах для проверки дефектов кабеля. Устройство использует SMPS для формирования источника постоянного тока высокого напряжения, напряжение холостого хода составляет -15000 В, ток короткого замыкания составляет 30 мА. Использование высокочувствительного усилителя и гальванометра для индикации баланса с пропорциональным потенциометром для формирования сбалансированного моста и размещения на высоком потенциале. Тестовая линия представляет собой специально разработанный двухжильный резиновый кабель высокого давления, используйте измерение сопротивления с четырьмя клеммами, чтобы избежать ошибки, возникающей из-за сопротивления выводов, тестовая линия надежно заземлена через экранирующую оплетку, кнопка управления панелью на потенциале земли, управляйте мостом через изоляционную планку. Высоковольтные источники постоянного тока и мосты интегрированы в переносное промышленное шасси. Поэтому напряжение устройства высокое, легкое, простое в эксплуатации и безопасное в использовании.
