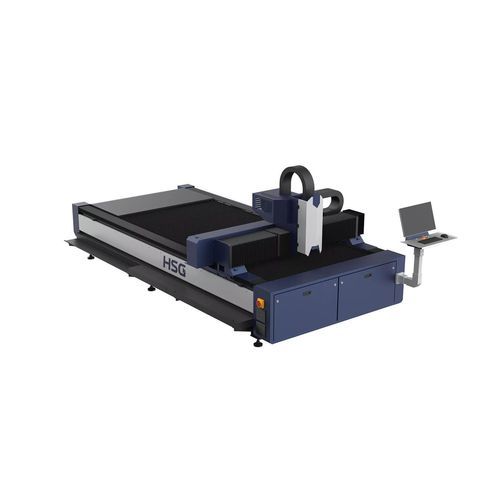

Станок для резки волоконный лазер C series

для металладля листаЧПУ

Обзор
Одноплатформенные волоконные лазерные установки серии C для обработки листового металла, доступны в диапазоне мощностей от 1 500 W до 60 000 W. Конструкция открытого типа с одной платформой обеспечивает загрузку спереди/слева/справа и быструю подготовку к запуску. Подходят для серийного производства и резки крупноформатных заготовок, максимальные форматы до 13 100×3 100 мм.

Шинная система управления

• Передача данных по шине EtherCAT для высокой скорости и стабильности связи
• Удобный интерфейс и полный набор функций для операторов с разным уровнем опыта
• Мониторинг состояния ключевых узлов в режиме реального времени
• Технология отклика сопровождения на уровне миллисекунд
• Генерация отчетов по обработке для трассируемости
• Совместимость с CNC-кодами основных международных брендов

Обширная база данных производственных процессов

• Вызываемая база данных технологий резки для разных материалов и толщин
• Включает технологии для толстых листов: воздушная резка, контрсверление, Perfect Finish Cut (PFC), быстрое пирсинг

Профессиональное ПО для раскладки (nesting)

• Оптимизирует траектории резки для сокращения времени обработки
• Интеллектуальный алгоритм раскладки для повышения использования материала

Компактные габариты, групповая отгрузка

• Открытая конструкция с единой платформой и многосторонней загрузкой для быстрой подготовки к производству (обычно за один день)
• Габариты, оптимизированные для групповой транспортировки; например, до четырех единиц C3015 можно отправить в одном контейнере 40HQ

Технические параметры (фрагмент)
Model | Power | Processing format (L×W) | X/Y-axis positioning accuracy
C3015 | 3000W–6000W | 3048×1524 mm | ±0.05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0.05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0.05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0.05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0.05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0.05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0.05 mm/m

Технические характеристики

• Бренд: HSG
• Серия / Модель: C
• Диапазон мощности: 1 500 W – 60 000 W (в зависимости от модели)
• Форматы обработки (примеры): от 3048×1524 mm до 13100×3100 mm в зависимости от модели
• Точность позиционирования по осям X/Y: ±0.05 mm/m
• Система управления: система управления по шине EtherCAT
• Ключевые особенности: мониторинг компонентов в реальном времени, миллисекундный отклик, генерация отчетов по обработке, совместимость с кодами международных брендов
• ПО: профессиональное ПО для раскладки (nesting) для оптимизации траекторий и повышения использования материала
• Конструкция: открытая одноплатформенная конструкция для быстрой загрузки и габариты, удобные для транспортировки
