Криостат расхода

с жидким азотомиз нержавеющей стали

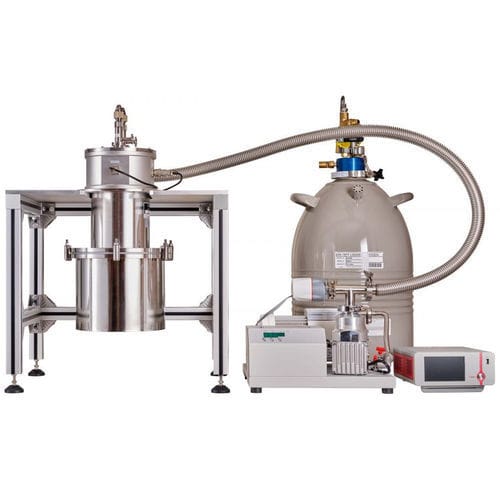

В этом напольном криостате для охлаждения используется непрерывный поток жидкого азота из накопителя Дьюара, а для нагрева - резистивный проволочный элемент. Система состоит из четырех отдельных частей: вакуумной камеры цилиндрической формы с сосудом для жидкого азота на вершине, интегрированных в напольную стойку; блока управления температурой; турбомолекулярного насоса; и самонаполняющегося дьюара. Внешняя часть вакуумной камеры выполнена из нержавеющей стали, а внутренняя - из меди. Доступ к внутренней части вакуумной камеры, в которой находится проволочный нагревательный элемент, а также приспособление для крепления датчика и держатель образца, осуществляется путем отвинчивания болтовых соединений на верхней стороне и последующего оттягивания цилиндрической стенки камеры вниз. Ввод кабеля датчика находится на верхней стороне, минуя емкость с жидким азотом, и заканчивается через герметичный ввод. Температура в вакуумной камере может достигать -195°C (78 K), а стабильность температуры составляет ±0,1°C (±0,1 K). Криостат предназначен для использования с нашими датчиками Hot Disk® или Hot Strip с каптоновой или тефлоновой изоляцией и силиконовыми кабелями тонкого диаметра, чтобы минимизировать утечку тепла в вакуумную камеру через выводы датчика. Первоначальная откачка вакуума в вакуумной камере с последующим включением потока азота из дьюара в азотный сосуд производится вручную. После этого температура в вакуумной камере регулируется проволочным нагревательным элементом, что автоматически выполняется приложением Hot Disk Desktop App по USB-связи. Приложение Hot Disk Desktop App может быть запрограммировано на автоматическое выполнение серии измерений с помощью прибора Hot Disk при различных температурах камеры.
