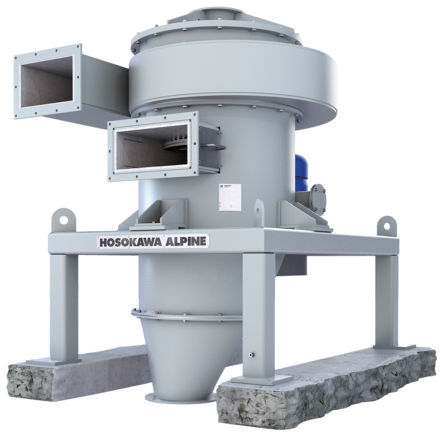

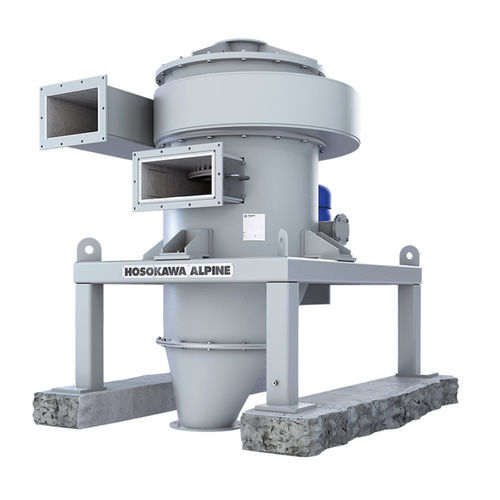

Воздушный сепаратор STRATOPLEX ASP II

частицциклонныйспиральный

Воздушный классификатор Stratoplex ASP уже давно является гарантией высокой производительности в диапазоне сепарации от мелкой до средне-мелкой фракции. В тесном сотрудничестве с нашими клиентами мы вновь усовершенствовали эту классическую модель. Результат: оптимизированная конструкция установки с пониженным износом и меньшими энергозатратами. • Пневматический классификатор для высокой пропускной способности в диапазоне отделения мелких и среднемелких фракций d97 = 10–150 мкм • Высокий выход мелких фракций при высокой точности отделения и высокой загрузке • Защита от износа благодаря керамическому покрытию с обеих сторон • Низкое энергопотребление Принцип работы Поскольку привод пневматического классификатора Stratoplex расположен под зоной классификации, а подаваемый материал подаётся централизованно сверху, обеспечивается оптимальное распределение и дисперсия материала. Подаваемый материал через устройство подачи поступает в центробежную пластину классификационного колеса, где равномерно распределяется, а затем радиально катапультируется в направлении отбойного кольца. Материал отклоняется отбойным кольцом и направляется вниз в зону классификации. Классификационный воздух поступает в спиральный корпус и проходит через спиральные лопасти лопастного кольца и классификационного колеса в центростремительном направлении. При этом мелкая фракция отделяется от подаваемого материала, опускаясь под действием силы тяжести вниз в зоне классификации, т. е. в зоне между лопастным кольцом и классификационным колесом. Мелкие фракции, отделяемые в зависимости от точки отсечки, заданной на классификаторе, увлекаются классификационным воздухом и направляются к выходу мелких фракций. Мелкие фракции должны быть отделены от классификационного воздуха в расположенном ниже по потоку улавливающем устройстве (циклоне, фильтре).
