Сепаратор частиц Ventoplex C

воздушныйс герметичным конусомселектор

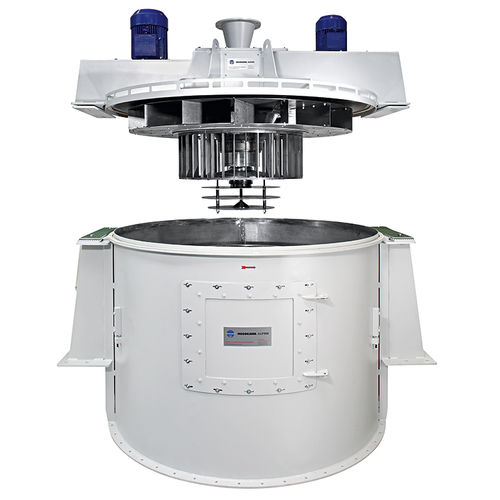

Классификатор с рециркуляцией воздуха с высоким удельным выходом мелких фракций Диапазон тонкости: прибл. d97 = от 24 мкм до 200 мкм Низкое удельное энергопотребление Конструкция с низким уровнем износа Бесступенчатая регулировка тонкости во время работы Оптимальный доступ для осмотра и технического обслуживания Принцип работы Ventoplex C представляет собой сепаратор с циркуляционным воздухом. В отличие от прежней модели Ventoplex B с центральным приводом, новая конструкция серии C имеет сепарационное колесо с отдельным приводом. В новой установке вентилятор и классификационное колесо расположены соосно и приводятся в движение с помощью двух отдельных полых валов. Это позволяет пользователю устанавливать разные скорости и, таким образом, значительно расширять диапазон степенной мелкозернистости с нынешних 24 мкм до 200 мкм. Продукт подается в центр головки сепаратора через полый вал, откуда материал падает на центробежную пластину, расположенную под сепарационным колесом. Центробежная пластина равномерно распределяет подаваемый материал в сепарационной камере. Крупные частицы, преодолевая восходящий поток классификационного воздуха, опускаются на дно, скапливаются в конусе для крупного материала и выгружаются через боковую часть установки по самотечному желобу. Мелкие частицы в подаваемом материале увлекаются восходящим потоком классификационного воздуха и поступают в классификационное колесо вместе с ним. Частицы в сортировочном колесе сортируются под действием двух противодействующих сил: центробежной силы и силы потока. Крупные частицы отбраковываются центробежной силой, тогда как для мелких частиц преобладает сила сопротивления воздушного потока, что позволяет им проходить через сортировочное колесо.
