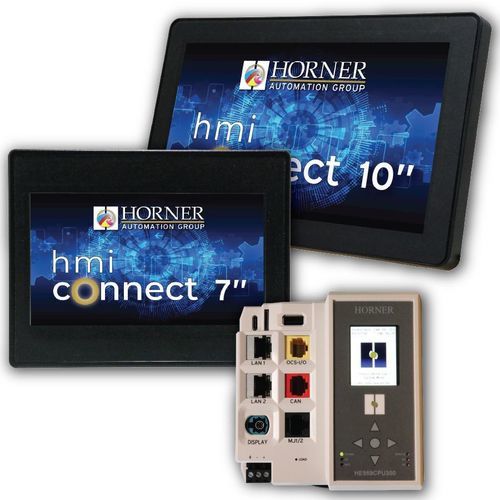

Программируемая автоматическая система на DIN-рейке CPU300

с раздвижной платой входа/выходав сети EthernetCANopen

Обзор
HE959CPU300 — модульный контроллер класса Canvas, предназначенный для применений с отдельным HMI. В модуле отсутствуют встроенные входы/выходы; подключение датчиков/исполнителей осуществляется с помощью съемных модулей OCS‑I/O, что упрощает проводку. Сенсорные дисплеи HMI Connect (удаленное размещение) обеспечивают расширенную графику и для базовой работы не требуют дополнительной настройки.

Ключевые особенности

• Модульный контроллер для установки на DIN‑рейку без встроенных I/O, с локальным 2.2" дисплеем для конфигурации (IP‑адрес, RUN/STOP и т.д.).
• Многопроцессорный System on Module (SOM) с производительностью класса Canvas.
• Подключение: USB Type‑C, два Ethernet порта 10/100 Mbps с интегрированным коммутатором.
• Локальное расширение через OCS‑I/O; совместимость с HMI Connect сенсорными дисплеями (до 3 одинаковых удаленных экранов с аксессуаром).

Технические данные - CPU300

• Класс контроллера (процессор): Canvas (двойное ядро)
• Логическая память и время сканирования: 2 MB @ 0.02 ms/K
• Встроенных I/O: нет; локальное расширение I/O: до 8 модулей; сетевое расширение OCS‑I/O: до 16 баз × 8 модулей
• Ethernet: 2 × 10/100 Mbps (встроенный коммутатор); USB Type‑C; RS‑232/RS‑485 (общий RJ45); CAN: CsCAN, CANopen, SAE J1939
• Локальный дисплей: 2.2" для конфигурации; поддержка удаленных HMI Connect сенсорных дисплеев (макс. 3 идентичных экрана с аксессуаром)
• Габариты: 114.8 mm H × 74.3 mm W × 117.5 mm D; крепление на DIN‑рейку
• Питание: 10–30 VDC (1 A @ 24 V); входы: 12/24 VDC
• Рабочие условия: -10 °C до 60 °C; 5–95% влажности, без конденсации; класс защиты: IP20 (контроллер)

Технические данные - HMI Connect

• Размеры дисплеев и разрешение: 4" 480×272; 7" 800×480; 10" 1024×600; 15" 1024×768; High‑Bright 7" 800×480; High‑Bright 10" 1280×800
• Технология дисплея: 4/7/10/15" TFT сопротивления; High‑Bright 7"/10" IPS PCAP
• Яркость: стандартно 300–500 cd/m² в зависимости от размера; High‑Bright варианты до 1000 nits
• Крепление и вес: панельное или VESA в зависимости от модели; размеры и вес варьируются (см. спецификацию)
• Работа: стандартно -10 °C до 60 °C; High‑Bright расширенные диапазоны до -40 °C/80 °C или -30 °C/70 °C; класс защиты: IP65 (стандарт) / IP67 (High‑Bright)

Модельный ряд

• HE959CPU300: OCS‑I/O премиум CPU без встроенных I/O; локальный 2.2" дисплей и поддержка удаленных HMI Connect дисплеев
• Примеры HMI Connect дисплеев: HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

Аксессуары HMI Connect

• HE-HMICBL-1M: кабель 1 м для HMI Connect и High‑Bright IP67 дисплеев
• HE-HMICBL-3M: кабель 3 м для HMI Connect и High‑Bright IP67 дисплеев
• HE-HMICBL-8M: кабель 8 м для HMI Connect и High‑Bright IP67 дисплеев

Технические характеристики

• Класс контроллера: Canvas (двойное ядро)
• Логическая память и сканирование: 2 MB, 0.02 ms/K
• Без встроенных I/O; локальное расширение до 8 модулей; сетевое расширение до 16 баз × 8 модулей
• Ethernet: 2 × 10/100 Mbps (встроенный коммутатор); USB Type‑C; RS‑232/RS‑485; CAN (CsCAN, CANopen, SAE J1939)
• Локальный 2.2" конфигурационный дисплей; поддерживает до 3 удаленных HMI Connect сенсорных дисплеев (с аксессуаром)
• Габариты: 114.8 × 74.3 × 117.5 mm; питание: 10–30 VDC (1 A @ 24 V)
• Рабочий диапазон: -10 °C до 60 °C; влажность 5–95% без конденсации; контроллер IP20, дисплеи IP65/IP67 в зависимости от варианта
