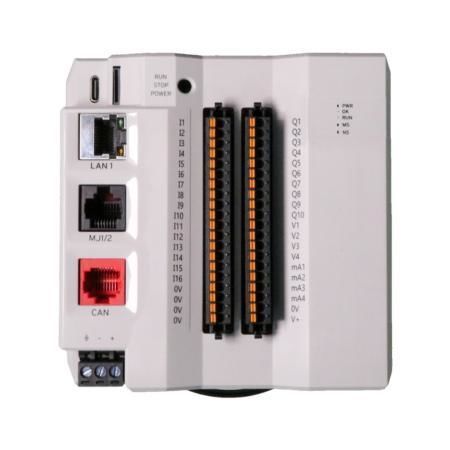

Модульное устройство управления CPU250

TCP/IPна DIN-рейке

Модульный контроллер на DIN-рейку с 34 встроенными точками ввода/вывода и без операторского интерфейса.Локальное расширение ввода/вывода с помощью OCS-I/O.Представляем модульные контроллеры Horner. Это одни из самых гибких контроллеров - отдельные компоненты размещаются именно там, где вам нужно, и программируются как единый, интегрированный компонент с помощью нашего бесплатного программного пакета Cscape. Модульные контроллеры устанавливаются на DIN-рейку и поддерживают входы/выходы, которые крепятся сбоку, встроенные или оба. Это означает, что вся проводка ввода/вывода может быть скрыта в панели, что для многих клиентов является предпочтительным подходом. Если ваши потребности в вводе/выводе распределены, до 7 модулей ввода/вывода OCS каждый может быть расположен удаленно. Возможности подключения обширны, все модели поддерживают промышленные протоколы, включая Ethernet/IP (сервер UDP), Modbus TCP/IP (клиент/сервер), Modbus RTU (ведущий/ведомый), CsCAN, FTP; а также дополнительные протоколы: WebMI, CANopen (Master/Slave), BACnet (Server - IP/MSTP), J1939. Все модели поддерживают USB-C для программирования. Поддерживаются такие языки логики, как традиционный Ladder и IEC 6-1131. Все модели будут поддерживать облачный сервис Horner OCS360 в будущем обновлении - с возможностью удаленного подключения, передачи данных, долговременного хранения данных, ввода данных, уведомления о тревогах и т.д. CPU250 (34 встроенных входа/выхода) - это продукты класса Micro, которые являются отличной ценой и предназначены для приложений, где не требуется физический HMI. Для поддержки HMI Connect см. модели CPU260 и CPU300.КОНТРОЛЛЕРЛогическая память (Ladder/IEC)2 МБЛогическая скорость сканирования0.4 мС/кБПеременные (тип слова/бита)50,000/32,768 (16,384 рет)Поддержка плавающей точкиДа (64-бит)Автонастройка ПИД-контуров (8 контуров)I/OBВстроенные точки ввода/вывода34Встроенные высокоскоростные входы/выходы4 входа (500 кГц) и 2 выходаВстроенные аналоговые входы/выходыдо 8 входов и 8 выходовВстроенные аналоговые типы (вход/выход)0-10В, 4-20мА, 0-20мОбщая память входов/выходов (DI/DO/AI/AO)2048/2048/512/512Локальное недорогое расширение релейных входов/выходов8-32 релеЛокальное расширение OCS-I/O7 модулейСетевое расширение OCS-I/O (максимум)7 модулейETHERNET и INTERNETПротоколы промышленного EthernetEthernet/IP (сервер UDP), Modbus TCP (клиент/сервер)Другие протоколы EthernetBACnet (сервер - IP/MSTP) opt, FTP (сервер), SMTP (клиент)Удаленный доступOCS360 Cloud Service, WebMI через HTML5, EnvisionRVUSB и последовательные портыUSB порт программированияUSB порты CRS-232 и RS-485 по 1 порту на общем RJ45RTU/Modbus (Master/Slave) и ASCIIДаСЕТЬ CANСтандартные протоколыCsCANI/O Expansion, Peer-to-Peer MessagingДаОпциональные протоколыCANopen, SAEJ1939 (опт)ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИТиповое место монтажаDIN-рейкаВысота (дюймы/мм)4.917" / 124.9 ммШирина (дюймы/мм)4.504" / 114.4 ммОбщая глубина (дюймы/мм)1.969" / 50 ммОПЕРАТИВНЫЕ СПЕЦИФИКИ И СТАНДАРТЫНапряжение В (Вт), Вход В10-30В постоянного тока (15 Вт), 12/24ВДОперационная температура-40° до 60°CОтносительная влажность (без конденсации)5-95%Окружающая средаРейтингIP20Номер модели: HE959CPU250Конфигурация: Включает 8 входов постоянного тока, 10 выходов постоянного тока, 8 гибких (цифровых или аналоговых мА/В) входов и 8 аналоговых выходов (4 x мА, 4 x В). Расширяется с помощью 7 дополнительных модулей OCS-I/O.Ключевые особенности / технические характеристики:Модульный контроллер для установки на DIN-рейку34 встроенных точки ввода/выводаНет интерфейса оператора (нет HMI)Локальное расширение ввода/вывода с помощью OCS-I/O (до 7 модулей)Логическая память: 2 МБЛогическая скорость сканирования: 0.4 мС/кБ50 000 переменных словесного типа / 32 768 переменных битового типа (16 384 ретенционных)64-битная поддержка плавающей точки8 ПИД-контуров с автонастройкой4 высокоскоростных входа (500 кГц), 2 высокоскоростных выходаДо 8 аналоговых входов и 8 аналоговых выходов (0-10В, 4-20 мА, 0-20 мА)Ethernet/IP, Modbus TCP, BACnet (опт), FTP, SMTPUSB-C Порт программированияRS-232 и RS-485 (по 1, общий RJ45)CsCAN, CANopen, SAEJ1939 (опт)Монтаж на DIN-рейку, степень защиты IP20Операционная темп: -40° - 60°Размеры: 124.9 x 114,4 x 50 мм
