Система переговорного устройства аудио

для неотложной помощидля лифтадля применения в железнодорожной отрасли

Введение

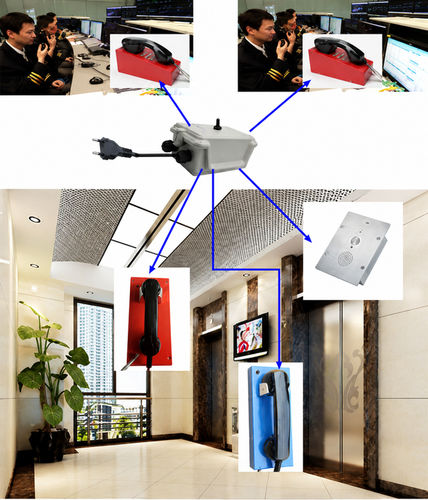

Система переговорного устройства для лифта предназначена для экстренной связи и обслуживания в лифтах и шахтах. Также применима в центрах отправки, автобусных терминалах, паркингах, при строительстве тоннелей и в других промышленных или инфраструктурных условиях. Питание: централизованное DC 12V или AC 110-220V.

Области применения

• Экстренная и сервисная связь для лифтов
• Центры отправки, автобусные терминалы и транспортные узлы
• Парковки и стоянки
• Строительство тоннелей и другие ограниченные или шумные площадки

Инструкция по эксплуатации

• Вызов с мастер-станции на телефон лифта: Снимите трубку мастер-станции, наберите номер телефона лифта и говорите. Нажмите * для трансляции на все телефоны лифта. Разговор автоматически завершится при снятии трубки мастер-станции.
• Вызов с телефона лифта на мастер-станцию: Нажмите кнопку вызова или снимите трубку; телефон лифта автоматически вызовет мастер-станцию. Оба мастера будут звонить. Разговор завершится, когда мастер-станция положит трубку.
• Вызов Master1 на Master2: Снимите трубку у Master1 и наберите номер другой мастер-станции; Master2 прозвонит, и связь установится.

Технические характеристики

• Model name: Five way intercom with Master
• Рабочее напряжение: DC 12V
• Рабочий ток: прибл. 300 mA
• Максимальное потребление энергии: 2 W
• Шумовое напряжение: прибл. 10 mV
• Дальность связи: прибл. 2000 m
• Уровень звонка: прибл. 70 dB

Условия эксплуатации

• Температура окружающей среды: -40 до 60°C
• Относительная влажность: 30%–95%
• Шум окружающей среды: до 60 dB
• Тип линии: двухжильная линия (double core)
• Требование к проводу: сопротивление одной линии не должно превышать 50 Ohm

Требования к кабельной разводке
Все устройства следует подключать одним и тем же типом линии; многожильные параллельные линии допустимы для общих инженерных решений. При прокладке рядом с силовыми линиями или в условиях сильных помех используйте экранированные кабели и обеспечьте расстояние более 30 см между сигнальными и силовыми кабелями.

Сертификация

• EMC: EN50121 (железнодорожное применение)
• EN55022: излучения
• EN55024: помехоустойчивость
• Степень защиты: GB4208-93 IP66
• FCC
• Рекомендация ITU-T K21

Данные упаковки

• 1 шт. в внутренней коробке — размер: 43.3 x 27.6 x 19.1 cm, брутто: 4 kg
• 4 шт. в наружной коробке — размер: 56.6 x 44.5 x 42 cm, брутто: 20.25 kg
• Грузоподъемность контейнера: 20GP: 3000 шт.; 40GP: 6000 шт.; 40HQ: 7000 шт.
