Переговорное устройство аудио KNSD-101

для неотложной помощидля лифтагерметичное

Наименование продукта

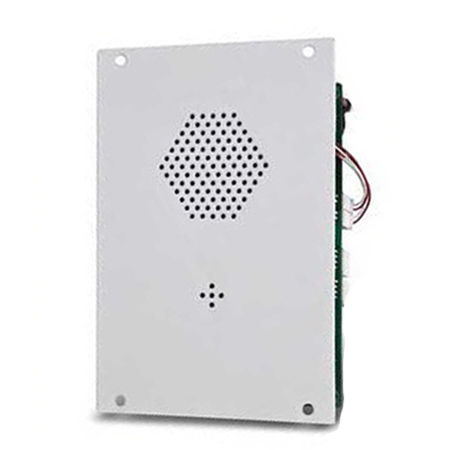

Аварийный телефон для лифта KNSD-101

Основная информация
Модель: KNSD-101
Габариты: 210 x 150 x 60 мм
Материал: нержавеющая сталь SUS304
Степень защиты: IP55 (продукт), IP66 (сертификация)
Версии: VoIP (SIP), аналоговая, беспроводная

Скачать PDF
KNSD-101 VOIP
KNSD-101 Analog

Обзор
KNSD-101 — аварийное коммуникационное устройство для установки в кабине лифта, обеспечивающее надежную громкую связь с комнатами диспетчеризации или дежурства. Поддерживает несколько типов сигнализации и интегрируется в домофонные и системы мониторинга лифтов. Соответствует требуемым сертификатам и экологическим требованиям для общественных и коммерческих объектов.

Основные характеристики

• Корпус из SUS304 нержавеющей стали с высокой водо- и пылезащитой; продукт — IP55, по сертификату — IP66.
• Высокая прочность, стойкость к маслам, кислотам и щелочам; соответствует требованиям GJB-773 и UL1332.
• Громкая связь через встроенный динамик; телефонная трубка не требуется.
• Высокоинтегрированная плата управления на базе промышленного микроконтроллера (ATMEL).
• Корпус с заземлением и электромагнитным экранированием для улучшенной ЭМС.
• Чистая передача голоса, минимальная обратная связь, настраиваемое ограничение времени разговора.
• Поддержка горячей линии АТС, автоматического поднятия внешней линии и DTMF-набора.
• Доступны стандартные и SMART аналоговые конфигурации и VoIP-SIP; совместим с большинством PABX/PBX/PAX систем.
• Расстояние для разговора примерно 80–100 см.

Главная плата (PCB)

• Качественная обработанная и надежная плата; все разъемы смазаны при производстве.
• Прочные винтовые клеммы для звонка, входа линии и соединений hookswitch.
• Выбираемый таймаут 7 минут для освобождения линии при оставлении без переключения.

VoIP по IP-SIP (версия) — ключевые моменты

• Подключение: герметичный разъем RJ45 внутри корпуса.
• Питание: внешний 5V DC.
• Протокол установки вызова: SIP (Session Initiation Protocol).
• Настройка IP: DHCP или STATIC IP-адрес.

Сертификация
EMC: EN50121 (железнодорожное применение) / EN55022 (излучения) / EN55024 (помехоустойчивость); защита от проникновения: GB4208-93 IP66; FCC; рекомендации ITU-T K21.

Упаковочные характеристики
Размер единицы: 250 x 150 x 50 мм, Вес нетто: 1.2 кг
Внутренняя коробка: 1 шт., 325 x 235 x 75 мм, Вес нетто: 1.4 кг
Внешняя коробка: 10 шт., 566 x 445 x 420 мм, Вес нетто: 15.3 кг

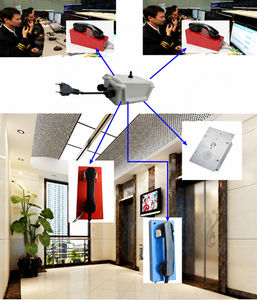

Система
Интегрируется с домофонными и аварийными коммуникационными системами для маршрутизации вызовов из лифта в диспетчерские/дежурные комнаты. Обеспечивает громкую связь из кабины и поддерживает системный мониторинг и обработку вызовов.

Применение
Предназначен для установки в кабинах лифтов, где требуются надежные аварийные средства связи. Подходит для коммерческих и жилых зданий, железнодорожных/метро станций и других общественных или частных объектов, требующих сертифицированных аварийных телефонов для лифтов.

Детальные изображения
Несколько видов: основной вид, детали конструкции, интеграция в систему домофона и типичные места установки.

Технические характеристики

• Модель: KNSD-101
• Материал: SUS304 нержавеющая сталь
• Габариты: 210 x 150 x 60 мм
• Степень защиты: IP55 (продукт), IP66 (сертификация)
• Главная плата: промышленный микроконтроллер ATMEL
• Громкоговоритель: встроенный 0,5 W
• VoIP-подключение: герметичный RJ45
• Питание VoIP: внешний 5V DC
• Протокол вызова: SIP
• Настройка IP: DHCP или STATIC IP
• Поддержка DTMF: стандартные частоты
• Температура эксплуатации: -30°C до 60°C
• Относительная влажность: 10%–95%
• Атмосферное давление: 86–106 kPa
• Уровень внешнего шума: ≤80 dB
• Выбираемый таймаут 7 минут
• Совместимость: большинство PABX/PBX/PAX систем
• Габариты и нетто веса упаковки указаны выше
