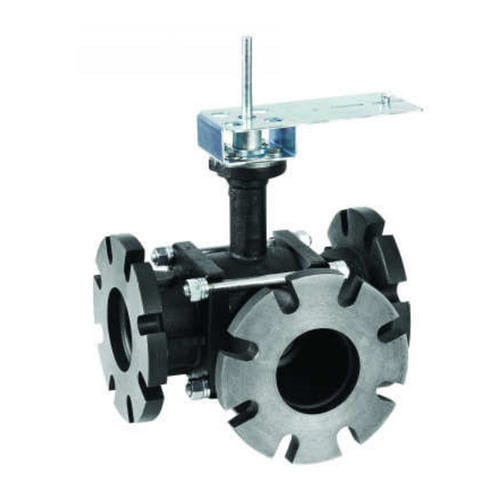

Клапан со сферическим золотником VBF3 series
с электрическим приводомдля контролясмеси

клапан со сферическим золотником
клапан со сферическим золотником
клапан со сферическим золотником
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
со сферическим золотником
Привод
с электрическим приводом
Функция
для контроля, смеси, для разделения
Проводимые вещества
для воды
Корпус
с фланцем, из нержавеющей стали, из чугуна
Применение
для ОВКВ, для обогрева, для кондиционера
Число каналов
3 канала
Другие характеристики
с модуляцией
Температура

МИН.: -30 °C (-22 °F)

МАКС.: 120 °C (248 °F)

Давление

16 bar, 25 bar (232,1 psi)

DN

МИН.: 50 mm (1,969 in)

МАКС.: 150 mm (5,906 in)

Расход

МИН.: 25 m³/h (883 ft³/h)

МАКС.: 560 m³/h (19 776 ft³/h)

Описание

Регулирующие шаровые краны VBF управляют горячей и охлажденной водой с растворами гликоля до 50% в соответствии с VDI2035 в системах отопления, вентиляции и кондиционирования воздуха (HVAC), обеспечивая двухпозиционные или модулирующие функции. Характеристика потока Порт A - AB равнопроцентная, Порт B - AB линейная с 20% снижением пропускной способности. Тип среды - вода Материалы - чугун, шток/шарик - нержавеющая сталь 316 Набивка - шар тефлоновые уплотнения, шток уплотнительные кольца EPDM Угол поворота - 90 o Портовое соединение - фланцы Правильное использование ВАЖНО Размер клапанов важен для правильной работы системы. Клапаны недостаточного размера не имеют достаточной пропускной способности при максимальной нагрузке. Клапаны увеличенного размера не имеют достаточной власти над нагрузкой в модулирующих приложениях. Клапаны увеличенного размера могут вызвать чрезмерную цикличность, что может привести к повреждению седла и засова. Наличие в системе чрезмерного количества оксида железа (красной корки) аннулирует гарантию на клапан. Эти клапаны предназначены для использования только в системах холодного, теплого и горячего водоснабжения. Они рассчитаны на диапазон температур среды от -30 до 120 °C. при максимальном давлении 2500 кПа для клапанов DN 50 и DN 80 и 1600 кПа для клапанов DN 100, 125 и 150. Клапаны должны эксплуатироваться только с подходящими приводами Honeywell (см. таблицу 3). При низких температурах среды необходимо принять соответствующие меры для предотвращения образования конденсата внутри и на приводе. Рекомендуется установка сетчатых фильтров и фильтров. VBF3 (трехходовой) - Управление смешиванием или отводом и спецификация утечки EN 1349 Класс IV (0,01 % от Kvs) для всех размеров, кроме указанных ниже. - Только управление смешиванием. - Утечка класса IV (0,01 % от Kvs) от A до AB.

---
