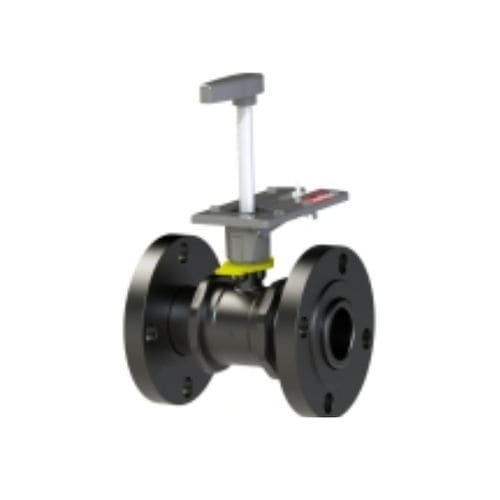

Регулирующие шаровые краны VBF управляют горячей и охлажденной водой с растворами гликоля до 50% в соответствии с VDI2035 в системах отопления, вентиляции и кондиционирования воздуха (HVAC), обеспечивая двухпозиционные или модулирующие функции.
Характеристика потока - равнопроцентная, линейная с полным портом.
Тип среды - вода
Материалы - чугун, шток/шарик - нержавеющая сталь 316
Упаковка - шар - тефлоновые уплотнения, шток - уплотнительные кольца EPDM
Угол поворота - 90 o
Портовое соединение - фланцы
Тип клапана - 2-ходовой
Правильное использование
ВАЖНО
Размер клапанов важен для правильной работы системы. Клапаны недостаточного размера не имеют достаточной пропускной способности при максимальной нагрузке. Клапаны увеличенного размера не имеют достаточной власти над нагрузкой в модулирующих приложениях. Клапаны увеличенного размера могут вызвать чрезмерную цикличность, что может привести к повреждению седла и засова.
Наличие в системе чрезмерного количества оксида железа (красной корки) аннулирует гарантию на клапан.
Эти клапаны предназначены для использования только в системах холодного, теплого и горячего водоснабжения. Они рассчитаны на диапазон температур среды от -30 до 120 °C. при максимальном давлении 2500 кПа для клапанов DN 50 и DN 80 и 1600 кПа для клапанов DN 100, 125 и 150. Клапаны должны эксплуатироваться только с подходящими приводами Honeywell (см. таблицу 3).
При низких температурах среды необходимо принять соответствующие меры для предотвращения образования конденсата внутри и на приводе.
Рекомендуется установка сетчатых фильтров и фильтров.
Все модели
- Равнопроцентные или линейные характеристики потока.
- Фланцевые соединения с фланцами, соответствующими
EN 1092-1.
- Выбор схемы управления: Плавающая, модулирующая (2...10 В), пружинно-возвратная 24 В 2-позиционная, пружинно-возвратная модулирующая / плавающая.
---
