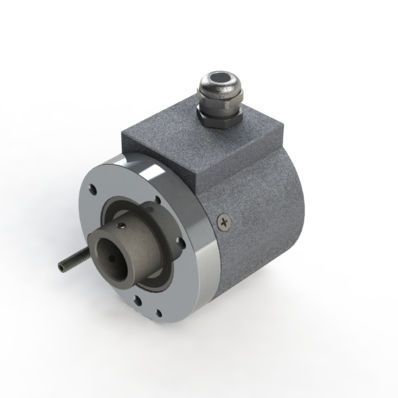

Инкрементальный датчик угла поворота SWI 58 series
механическийс фланцем15 Vcc

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
механический
Механическая характеристика
с фланцем
Напряжение питания
15 Vcc, 24 Vcc, 12 Vcc
Материал
из алюминия, из нержавеющей стали
Уровень защиты
IP67
Другие характеристики
компактный
Диаметр корпуса

58 mm
(2,28 in)

Диаметр оси

МАКС.: 15 mm
(0,59 in)

МИН.: 6 mm
(0,24 in)

Частота на выходе

100 kHz

Температура процесса

МАКС.: 70 °C
(158 °F)

МИН.: -30 °C
(-22 °F)

Описание

Механические характеристики Фланец: Алюминий Корпус: цинковое литье под давлением Вал: нержавеющая сталь Подшипник: Радиальный шарикоподшипник Вес: около 0,4 кг Тип защиты: IP 54 Макс. скорость: 6.000 U/мин Крутящий момент: около 5 Нсм Макс. нагрузка на вал: осевая 100 Н/радиальная 100 НЭЭлектрические характеристики макс. частота импульсов: 100 кГц Диапазон допустимых температур: -30°. . . +70° C Питание: 10 V . . . 30 В ПОСТОЯННОГО ТОКА Макс. потребляемый ток: 80 мА (без нагрузки) Макс. выходная нагрузка: 30 мА (на канал) Остаточные пульсации: макс. ± 5% UB Питание: 5 В ПОСТОЯННОГО ТОКА ± 5% Макс. потребляемый ток: 80 мА (150 мА для линейного драйвера 75114 или аналогичный) Инкрементальный ротационный энкодер с глухим полым валом диам 6-15 мм E Диаметр корпуса 58 мм, компактный дизайн и высокая степень защиты до IP67 E Максимум 5.000 импульсов / оборот E Компактная конструкция для самых высоких механических требований E Прямой монтаж на существующие валы

---
