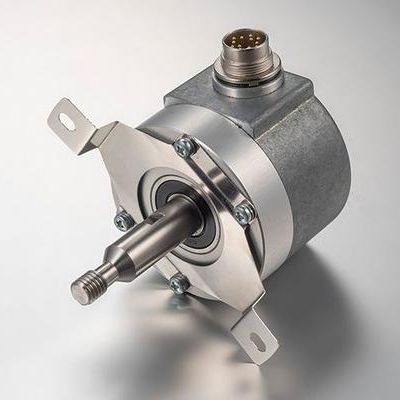

Инкрементальный датчик угла поворота 66 series
механическийс фланцемиз алюминия

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
механический
Механическая характеристика
с фланцем
Материал
из алюминия, из нержавеющей стали
Уровень защиты
IP64
Применение
для промышленности
Скорость вращения

6 000 rpm (37 699 rad.min-1)

Температура процесса

МИН.: -40 °C (-40 °F)

МАКС.: 80 °C (176 °F)

Диаметр корпуса

58 mm (2 in)

Частота на выходе

МИН.: 10 Hz

МАКС.: 2 000 Hz

Диаметр оси

8 mm (0 in)

Описание

Разрешение до импульсов на оборот Внешний диаметр Вал с резьбой Класс защиты согласно DIN EN 60529 Система защиты от проворачивания через гибкий фланец или анти поворотная рукоятка Подключение с помощью кабеля (возможна другая длина кабеля) или промышленным разъемом M16 МЕХАНИЧЕСКИЕ СПЕЦИФИКАЦИИ Материалы Крышка: Алюминий Корпус: Алюминий Вал: Нержавеющая сталь Подшипники Срок службы подшипников 1х10¹⁰ об. Крепление корпуса Гибкий фланец 90.1027 (в сборе) Гибкий фланец 90.1045 (в сборе) Противоповоротный стержень 90.1041 (комплект для самостоятельной сборки прилагается) Допустимое смещение ±0,5 мм в осевом направлении, ±0,3 мм в радиальном направлении (90.1027, 90.1045, 90.1041) Максимальное число оборотов, допустимое механически 6000 об/мин Защита от пыли и брызг в соответствии с DIN EN 60529 IP64 Момент инерции ротора 30 гсм² Пусковой момент при 20°C (68°F) ≤ 0,02 Нм Максимально допустимая нагрузка на осевой вал 40 Н Максимальная нагрузка на радиальный вал 60 Н Вес прибл. 0,5 кг Удар согласно DIN EN 60068-2-27 1000 м/с² (6 мс) Максимальное количество импульсов на оборот 10.000 Радиальный кабель 2 метра кабеля или промышленный разъем M16 (другие длины кабеля доступны по заказу) Женский разъем в комплект не входит

---
