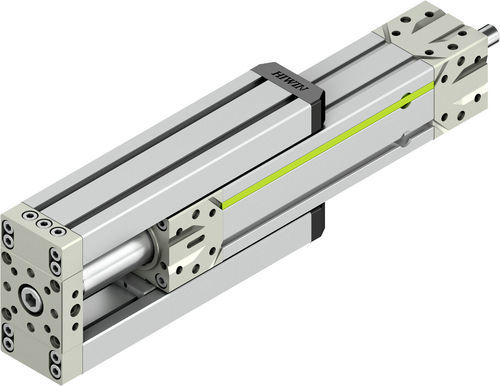

Электрический привод EA series

линейныйдвойнойвстраиваемый

Обзор продукта
Для применений со смещённой/боковой нагрузкой. Электроприводы серии EA-S с двойными скользящими направляющими надёжно воспринимают дополнительные радиальные силы, действующие на трубку поршня, обеспечивая повышенную стабильность и точность позиционирования. Установка осуществляется на концевой блок (end-block); расположение направляющих можно выбрать и установить позднее. Ход выбирается в миллиметровых шагах. Возможна кастомизация в конфигураторе продукта; CAD‑данные и технические чертежи доступны для загрузки.

Доступные модели и техническая таблица
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

Ключевые особенности

• Разработан для восприятия боковых/радиальных нагрузок с помощью двойных скользящих направляющих (двойное направляющее).
• Повышенная стабильность и точность по сравнению с вариантами с одиночным направляющим.
• Установка на концевой блок; расположение направляющих выбирается свободно и может быть доустановлено.
• Ход выбирается в миллиметровых шагах.
• Широкий ассортимент аксессуаров для адаптации к задачам приложения.
• CAD‑данные и технические чертежи предоставляются для интеграции в проектирование.

Технические характеристики

• Серия: EA-S (электропривод со скользящим направляющим).
• Доступные диаметры корпуса/поршневой трубки (Size): 40 мм, 50 мм, 60 мм, 80 мм.
• Доступные шаги: 5 мм, 10 мм, 16 мм, 20 мм, 25 мм, 40 мм (в зависимости от модели).
• Макс. длина хода (для перечисленных моделей): 300 мм.
• Диапазон макс. динамической силы подачи: до 11 900 N (наибольшее значение в таблице).
• Диапазон макс. скорости: до 1,6 m/s (в зависимости от модели).
• Макс. ускорение: до 20 m/s² (в зависимости от модели).
• Повторяемость: типично ±0,02 мм.
• Монтаж: на концевой блок, расположение выбираемо; возможна доустановка.
• Кастомизация: ход в мм, широкий набор аксессуаров, конфигуратор и CAD/чертежи доступны.
