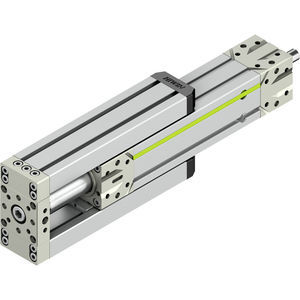

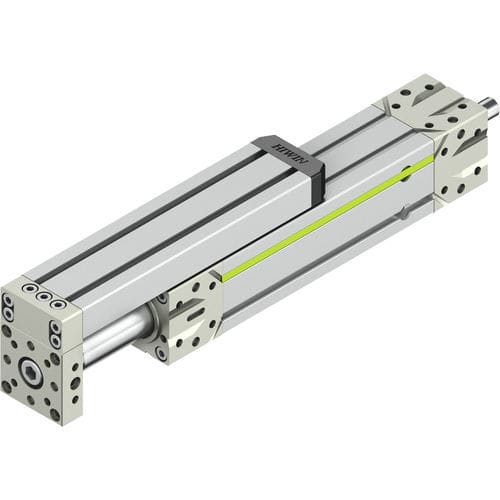

Электрический привод EA seriesлинейныйтипа направляющей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- электрический
- Движение
- линейный
- Другие характеристики
- типа направляющей
- Ход
МАКС.: 300 mm
(11,811 in)МИН.: 0 mm
(0 in)- Отверстие
МАКС.: 80 mm
(3,15 in)МИН.: 40 mm
(1,57 in)- Сила
МАКС.: 11,9 kN
МИН.: 1,7 kN
- Скорость
МАКС.: 1,6 m/s
(5,25 ft/s)МИН.: 0,2 m/s
(0,66 ft/s)- Максимальное ускорение
МАКС.: 20 m/s²
(65,62 ft/s²)МИН.: 15 m/s²
(49,21 ft/s²)- Повторяемость
0,02 mm
(0,0008 in)
Описание
Обзор
Подходит для применений с переменным направлением нагрузки. Электроцилиндры с одной кареткой-направляющей надёжно воспринимают дополнительные радиальные силы, действующие на корпус поршня. Направляющая устанавливается на торцевом блоке и обеспечивает точное направление и повышенную устойчивость в ходе работы. Возможна последующая установка. Расположение свободно выбирается и адаптируется к условиям монтажа.
Таблица продукта
Тип | Размер [mm] | Шаг [mm] | Макс. длина хода [mm] | Макс. динамическая сила подачи [N] | Макс. скорость [m/s] | Макс. ускорение [m/s²] | Повторяемость [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Ключевые характеристики
Технические характеристики (резюме)
Подходит для применений с переменным направлением нагрузки. Электроцилиндры с одной кареткой-направляющей надёжно воспринимают дополнительные радиальные силы, действующие на корпус поршня. Направляющая устанавливается на торцевом блоке и обеспечивает точное направление и повышенную устойчивость в ходе работы. Возможна последующая установка. Расположение свободно выбирается и адаптируется к условиям монтажа.
Таблица продукта
Тип | Размер [mm] | Шаг [mm] | Макс. длина хода [mm] | Макс. динамическая сила подачи [N] | Макс. скорость [m/s] | Макс. ускорение [m/s²] | Повторяемость [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Ключевые характеристики
- Тип направляющей: одна каретка-направляющая, разработанная для восприятия радиальных сил на корпус поршня
- Крепление: направляющая устанавливается на торцевом блоке; расположение свободно выбирается; возможна последующая установка
- Ход: свободный выбор в миллиметровых шагах
- Кастомизация: широкий выбор аксессуаров и поддержка конфигуратора; модели CAD и технические чертежи доступны для скачивания
- Повторяемость: ± 0,02 мм (в зависимости от варианта)
Технические характеристики (резюме)
- Доступные размеры: 40, 50, 60, 80 мм
- Варианты шага: от 5 мм до 40 мм в зависимости от модели
- Макс. длина хода по вариантам в таблице: 300 мм
- Диапазон макс. динамической силы подачи: примерно 1700 N — 11900 N в зависимости от модели/шага
- Макс. скорости и ускорения зависят от модели; примеры в таблице
- Повторяемость: ± 0,02 мм
