Компенсатор статический реактивной энергии

гармоникс фильтром гармоник

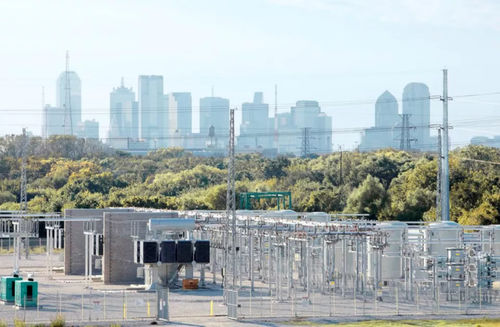

Компенсаторы статических колебаний (КВК) - это устройства, способные быстро и надежно управлять напряжением в сети. Обычно SVC регулирует и контролирует напряжение до требуемого заданного значения при нормальном установившемся режиме и в аварийных условиях и, таким образом, обеспечивает динамическую, быстро реагирующую реактивную мощность после аварийных ситуаций в системе (например, коротких замыканий в сети, отключений линий и генераторов). Кроме того, SVC может увеличить передаточную способность, снизить потери, смягчить колебания активной мощности и предотвратить перенапряжение при потере нагрузки. Компенсаторы статических колебаний (SVC) разрабатываются индивидуально для каждого клиента с учетом его специфических потребностей. SVC состоит из нескольких фиксированных или переключаемых ветвей, из которых по крайней мере одна ветвь включает тиристоры, а комбинация ветвей может быть самой разнообразной в зависимости от требований. Обычно SVC включает в себя комбинацию как минимум двух из приведенных ниже элементов (например, TCR/FC или TCR/TSC/FC): - Тиристорный управляемый реактор (TCR) - Тиристорный переключаемый конденсатор (TSC) - Фильтр гармоник (FC) Наиболее распространенными топологиями статических вар-компенсаторов являются: TCR/FC или TCR/TSC/FC. Основным преимуществом использования топологии с ветвями TSC является снижение потерь (за счет уменьшения размера фильтра). Система управления SVC от Hitachi Energy может быть использована для управления новыми или существующими внешними шунтами.
