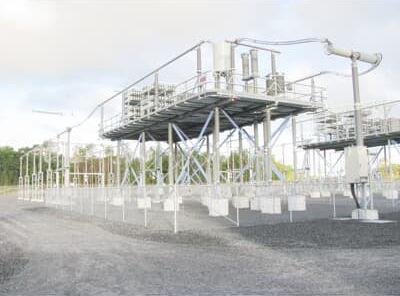

Система компенсации

Фиксированная последовательная компенсация - максимальное использование длинных линий передачи переменного тока Последовательная компенсация - это хорошо зарекомендовавшая себя технология, которая в первую очередь используется для снижения реактивных сопротивлений при передаче электроэнергии, в частности, в магистральных линиях. Результатом является значительное увеличение мощности передачи электроэнергии и улучшение стабильности напряжения и угловой стабильности в системах передачи. Фиксированная последовательная компенсация долгое время была предпочтительным решением для оптимизации характеристик в очень больших коридорах массовых передач. В системе передачи максимальная активная мощность, передаваемая по определенной линии электропередачи, обратно пропорциональна последовательному реактивному сопротивлению линии. Таким образом, компенсируя реактивное сопротивление линии до определенной степени с помощью последовательного конденсатора, можно получить электрически более короткую линию и добиться более высокой передачи активной мощности. Последовательная установка емкостного реактора в длинной (обычно более 200 км) линии передачи уменьшает угловое отклонение и падение напряжения, что повышает нагрузочную способность и стабильность линии. Поскольку ток через ЛЭП напрямую "управляет" мощностью конденсатора в МВАр, концепция компенсации является "саморегулирующейся", и этот простой принцип гарантирует, что последовательная компенсация является чрезвычайно экономически эффективным решением. Последовательная компенсация также улучшает профиль напряжения в коридоре электропередачи и оптимизирует распределение мощности между параллельными цепями. Технология последовательной компенсации Поскольку последовательные конденсаторы устанавливаются последовательно на линии электропередачи, оборудование должно быть поднято на платформу под системным напряжением, полностью изолированную от земли.
