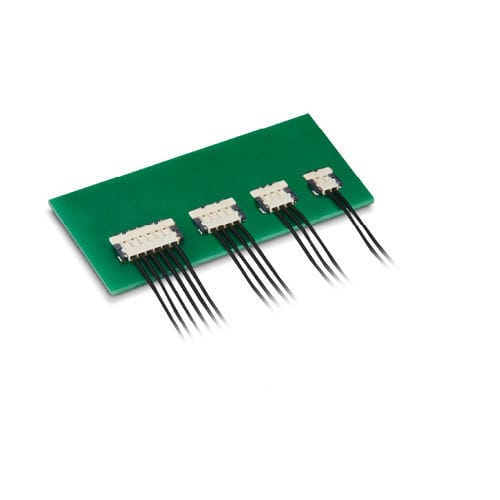

Коннектор для источника электропитания DF58 Series, Low Profile, Wire-to-Board
провод-платаминиатюрныймалогабаритный

коннектор для источника электропитания
коннектор для источника электропитания
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для источника электропитания
Формат
провод-плата
Другие характеристики
миниатюрный, малогабаритный
Применение изделия
для электронной карты
Шаг

1,2 mm (0,047 in)

Описание

Разъёмы серии DF58 — низкопрофильные соединители «провод—плата» с шагом 1.2 мм для источников питания Соединители состоят из однорядных обжимных розеток и вилок. Для уменьшения занимаемого на плате места высота профиля подключённых соединителей минимизирована до 1 мм, а размер в глубину составляет всего 4.97 мм. Несмотря на миниатюрные размеры, соединители способны передавать значительную мощность. В случае использования разъёмов с двумя контактами и проводом 28 AWG максимальный передаваемый ток может достигать 3 А, что позволяет применять их в источниках питания. Надёжное соединение гарантируется механизмом двойной фиксации ViSe (Vertical-insertion Swing-extraction). Обжимная розетка соединяется с вилкой по вертикали; однако она направляется в неё под углом, чтобы обеспечить сцепление с фиксатором. Этим обеспечивается большая сила удержания в вертикальном направлении и предотвращается непреднамеренное отсоединение кабеля. Фрикционный замок гарантирует, что вставленная в вилку розетка будет полностью зафиксирована, т.е. не будет «плавать». Для уменьшения роста температуры и стабилизации контактного сопротивления в соединителях используются высоконадёжные двухточечные зажимные контакты (clipping). Более того, несмотря на низкий профиль и высоту в сочленённом состоянии всего 1.0 мм, достигается большая эффективная длина сопряжения, равная 0.29 мм. Особенности Число контактов: 2, 3, 4, 6 Шаг: 1.2 мм Максимальный ток: 3.0 А (модель с 2 контактами: провод 28 AWG) Максимальное напряжение: 100 В (AC/DC) Ресурс: 10 сочленений/расчленений Провод: 28…30 AWG
