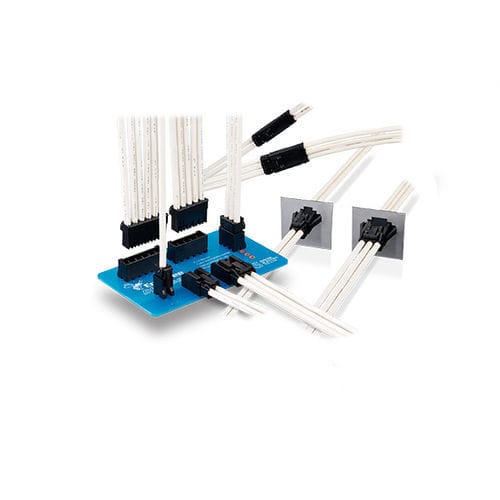

Соединитель для передачи данных - DF63 Series - Hirose Electric Europe B.V. - «провод-провод» / провод-плата / плата-провод

Характеристики

Тип

для передачи данных

Формат

«провод-провод», провод-плата, плата-провод

Форма

прямой, параллельный, с прямым углом

Тип соединения

розетка, обжимной, вставляемый, с блокировкой

Электрическая спецификация

мощности, поляризованный, с защитой от короткого замыкания

Материал

из золота, из олова

Применение изделия

пайки обручного железа, для источника электропитания

Область применения

промышленный, для использования в автомобилях, для робототехники

Другие характеристики

линейный

Первичный ток

МАКС.: 15 A

МИН.: 10 A

Напряжение

630 V

Рабочая температура

МАКС.: 105 °C
(221 °F)

МИН.: -55 °C
(-67 °F)

Описание

Разъёмы типа провод-плата с шагом 3.96 мм для внутреннего источника питания до 15 А 1. Допустимый ток до 15 А 2. Обеспечивают надёжное соединение с розеткой, сопровождаемое чётко слышимым щелчком. 3. Розетка на кабель имеет механизм предотвращения неполной вставки обжимного контакта. 4. Розетка имеет ключи для предотвращения неправильного сочленения. 5. Вилка имеет направляющие для избежания неправильного монтажа на печатную плату 6. Защёлка-фиксатор обжимного контакта составляет одно целое с литым корпусом розетки. 7. Перемычки между контактами предотвращают возможность короткого замыкания 8. Плата с разъёмом может заливаться герметиком. 9. Термостойкий материал для предотвращения трещин пластмассового корпуса при пайке
