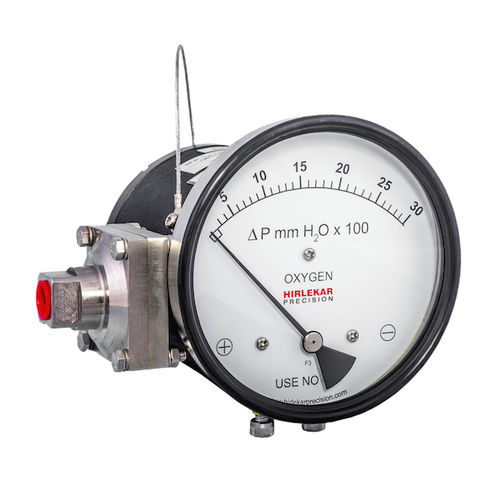

Во взрывозащищенной модели PR 20 движение мембраны и, следовательно, движение поршневого магнита преобразуется в соответствующее калиброванное вращательное движение указателя через магнитное соединение. Данный тип мембранной модели используется в тех случаях, когда не допускается миграция среды со стороны высокого давления (HP) на сторону низкого давления (LP).
Технические характеристики
Миграция - незначительная от высокого к низкому порту
Первая отметка на шкале - 20% от FSD
Смачиваемые части - Материал корпуса, пружина SS 302, керамический магнит и уплотнения
Материал корпуса - Нержавеющая сталь (SS 304)
Монтаж - Прямой или 2" горизонтальный / вертикальный кронштейн для монтажа на трубу
Максимальное рабочее давление - 100 бар/ 1500psi
Материал корпуса - SS316 прикреплен к огнестойкому алюминиевому корпусу
Уплотнения - Buna-N, Viton & EPDM 'O' кольца
Окно - стандартное: Поплавковое стекло
Опционально: Закаленное стекло, акриловое и безопасное стекло
Защита от превышения диапазона - до максимального рабочего давления с высокой и низкой стороны
Защита манометра и переключателя - IP 66 / NEMA-4
Электрическое подключение - ½" NPT (F) для 2 кабельных портов снизу, слева и справа под углом 40 градусов от центральной линии
Вес - Приблизительно 2,5 кг
---
