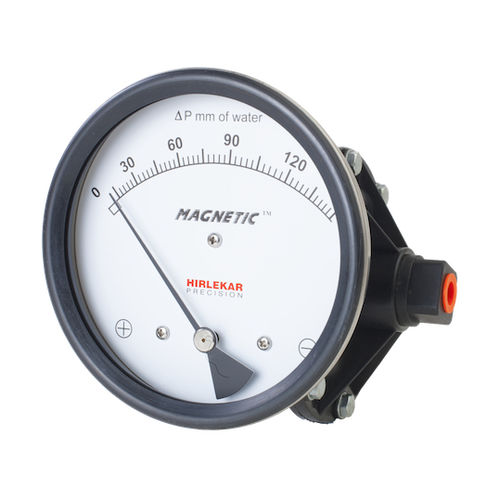

В этой модели движение вогнутой мембраны и, следовательно, соответствующего магнита преобразуется в соответствующее калиброванное вращательное движение указателя через магнитное соединение. Этот тип модели мембраны используется в тех случаях, когда не допускается миграция среды со стороны высокого давления (HP) на сторону низкого давления (LP).
Технические характеристики
Миграция - нулевая миграция от высокого к низкому порту
Диапазон - от 0-25 до 0-1250 мм H2O
от 0-1 до 0-50 дюймов H2O
Первая отметка на шкале - 15% от FSD
Смачиваемые части - Мембрана, материал корпуса, пружина SS 302 и керамический магнит
Монтаж - Стандартный: Заподлицо
Дополнительно: 2" труба и поверхностный монтаж
Максимальное рабочее давление - 2,4 бар / 35 фунтов на кв. дюйм
Материал корпуса - инженерный полимер
Уплотнения - Buna-N, Viton и EPDM
Окно - Стандартное: Флоат-стекло
Опционально: Закаленное стекло и акриловое стекло
Порты - в линию и сзади
Защита от превышения диапазона - До максимального рабочего давления только с высокой стороны.
---
