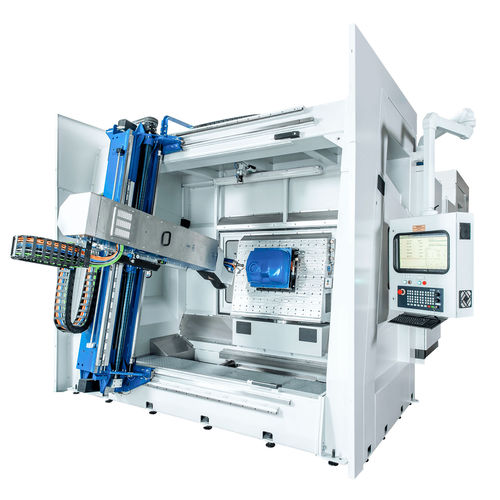

Фрезерный станок с ЧПУ для композитов G-DT-F (12-10) SB
5-осныйгоризонтальныйс поворотным столом

фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
фрезерный станок с ЧПУ для композитов
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5-осный
Направление шпинделя
горизонтальный
Структура
с поворотным столом, с наклонной станиной
Обрабатываемое вещество
для композитов
Применение
для авиационной промышленности, для автомобильной промышленности, для устройства смены инструмента, для аэронавтики, для изготовления штампов и пресс-форм, для пластмассообрабатывающей промышленности, для изготовления макетов, CFAO, для сверления, для профильных элементов, для столярного профиля из ПВХ
Другие характеристики
с высокой скоростью, компактный, высокоэффективный, прецизионный, высокой точности, с высокой производительностью, UGV, высокая мощность, с пневматическим зажимом, средний формат
Ход Х

МИН.: 1 800 mm
(71 in)

МАКС.: 3 900 mm
(154 in)

Ход Y

МИН.: 1 600 mm
(63 in)

МАКС.: 2 400 mm
(94 in)

Ход Z

815 mm
(32 in)

Скорость вращения

32 000 rpm
(201 062 rad.min-1)

Мощность

9 kW
(12,24 hp)

Грузоподъемность стола

МИН.: 500 kg
(1 102 lb)

МАКС.: 1 000 kg
(2 205 lb)

Описание

Максимальная производственная мощность на малой площади. С помощью пятиосевой технологии Вы можете выполнять технически сложную работу с 3D телами идеально и особенно эффективно. Такая точность производства является убедительным аргументом в автомобилестроении, авиационной и аэрокосмической промышленности, а также в яхтостроении и производстве сантехники. Максимальная производительность благодаря вертикальному поворотному тандемному столу. Экономия места за счет уменьшения габаритов. Компактная 5-осевая фрезерная головка для высокоточной трехмерной обработки различных материалов. Эргономичное размещение и снятие заготовок за пределами зоны станка на фронтальном загрузочном столе под углом 170°. Экономия времени достигается при очистке станка через решетки и ванны для сбора стружки во внутренней части станка. Защита от пыли, стружки и шума благодаря концепции безопасности многогранного корпуса (кабина, лазерный сканер). - Максимальный диапазон вращения - C 455° - Максимальный диапазон поворота - A 362° - 2 Столы для станков с эргономичным углом загрузки 170° - Каждая сторона стола 1,200 x 1,000 мм - Поворот стола ± 180°; 3,0 секунды - Грузоподъемность с каждой стороны макс. 300 кг - Точность таблицы ± 0,12 мм - Максимальное ускорение по каждой линейной оси 3 500 мм/сек² - Максимальная скорость в X/Y 60 000 мм/мин - Максимальная скорость в Z 35 000 мм/мин - Максимальная скорость в C 15 000°/мин - Максимальная скорость в А 9 000°/мин - Точность позиционирования ± 0,070 мм - Повторяемость ± 0,050 мм - Высокочастотный фрезерный шпиндель DUO Classic 100, IMT - Держатель инструмента 2 x HSK-C 40, макс. 16 мм - Система ЧПУ Siemens Sinumerik 840D SL Operate или NUM Flexium с ЧПУ - Размеры, включая безопасную кабину, ок. 5,080 x 3,670 x 3,240 мм (л x ш x ш x ч) - Вес машины прибл. 6 500 кг

---
