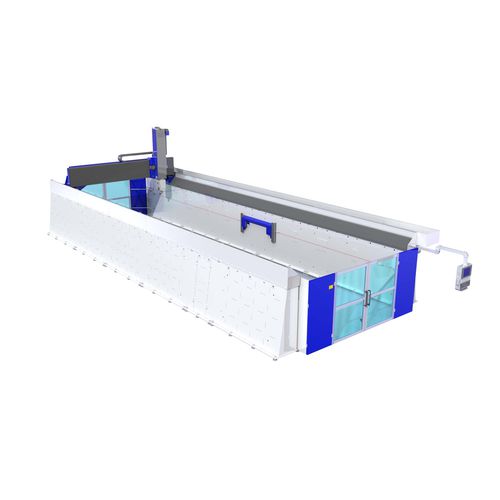

Фрезерный станок с ЧПУ для изготовления макетов G-S-F(27-15)M
5-осныйвертикальныймостовой

фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
фрезерный станок с ЧПУ для изготовления макетов
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5-осный
Направление шпинделя
вертикальный
Структура
мостовой, с неподвижным стендом
Обрабатываемое вещество
для алюминия, для ПВХ, для композитов
Применение
для авиационной промышленности, для автомобильной промышленности, для устройства смены инструмента, для аэронавтики, для изготовления штампов и пресс-форм, для изготовления макетов, для пластмассообрабатывающей промышленности, CFAO, для сверления, для профильных элементов, для столярного профиля из ПВХ, для тяжелой обработки
Другие характеристики
с высокой скоростью, компактный, высокоэффективный, прецизионный, высокой точности, с высокой производительностью, высокоскоростной, UGV, высокая мощность, с пневматическим зажимом
Ход Х

МАКС.: 13 800 mm
(543 in)

МИН.: 3 500 mm
(138 in)

Ход Y

МАКС.: 4 300 mm
(169 in)

МИН.: 2 300 mm
(91 in)

Ход Z

МАКС.: 1 910 mm
(75 in)

МИН.: 1 210 mm
(48 in)

Скорость вращения

МАКС.: 29 000 rpm
(182 212 rad.min-1)

МИН.: 24 000 rpm
(150 796 rad.min-1)

Мощность

МАКС.: 21 kW
(28,55 hp)

МИН.: 18 kW
(24,47 hp)

Грузоподъемность стола

5 000 kg
(11 023 lb)

Описание

Высокая динамическая производительность при изготовлении тяжелых моделей и пресс-форм, а также при обработке пластмасс. 5-осевая фрезерная головка с системой прямого измерения для идеальной трехмерной обработки. Зажим двух осей вращения для удаления тяжелых материалов. Высочайшее динамическое поведение благодаря взаиморегулируемым компонентам. Циклы обработки в соответствии с требованиями заказчика. Линейные оси, откалиброванные лазером. Высокоэффективное и высокоточное фрезерование. Отличная точность контура, даже при очень быстрых движениях. Высокая производительность и рентабельность за счет высокоточной обработки, короткого времени позиционирования и запуска, высокой скорости подачи и безупречной обработки поверхности без дополнительного ремонта изделий. Простота управления, простота навигации по меню с Siemens Sinumerik 840D/SL Operate. Низкие эксплуатационные расходы благодаря малообслуживаемым компонентам и взаимоувязанной механике и электронике Отличная конструкция: прочная сварная конструкция, жесткая, устойчивая к кручению и износу. Портал работает на предварительно напряженных, малоизнашивающихся линейных направляющих с роликоподшипниками с циркуляцией для максимальной жесткости во время обработки. Вакуумный сетчатый стол. - Ось вращения C макс. 540° - Поворотная ось A ± 110° - Линейные оси X/Y/Z до 48 / 60 / 30 м/мин - Поворотные оси A/C до 9.000° / 14.400°/мин - Точность позиционирования до ± 0,030 мм - Повторяемость до ± 0,025 мм - Высокочастотный фрезерный шпиндель 13-18 кВт непрерывного действия (S1), 16-21 кВт (S6) - Частота вращения 24-26 000 / 29 000 об/мин - Держатель инструмента HSK 40 E/HSK 50 F/HSK 63 F - Пылезащищенный магазин, длина инструмента до 260 мм для инструментов 10/20/30/... в зависимости от размера станка.. - Масса машины 12 000 - 30 000 кг

---
