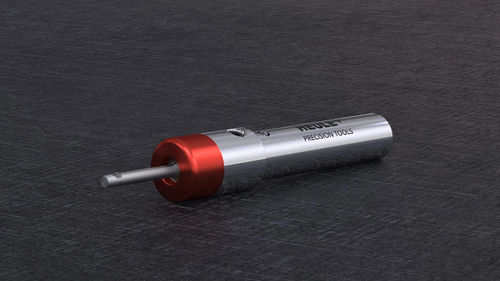

Станок для удаления заусенцев для станка с ЧПУ DL2 series

из стали

Требования к качеству удаления заусенцев с мельчайших отверстий постоянно растут - например, в медицине и электронике, авиастроении и производстве элитных часов. Инструмент DL2 с его принципом действия предлагает подходящее решение для широкого спектра материалов заготовок, таких как сталь, нержавеющая сталь, титан, алюминий или композитные материалы. В линейку входят инструменты для работы с отверстиями диаметром от 1,0 мм до 2,1 мм. Рабочая длина составляет от 3,0 мм до 10,0 мм. Радиальный размер снятия заусенцев составляет около 0,15 мм. Конструкция Инструмент для снятия заусенцев DL2 имеет очень простую конструкцию, состоящую всего из четырех компонентов. Пружина и шлифованное твердосплавное лезвие объединены в единый узел. Такая простая конструкция очень удобна, особенно при замене лезвия. Маленькое лезвие можно легко заменить прямо в станке без использования пинцета или увеличительного стекла. Основная конструкция мини-инструмента для снятия заусенцев состоит из корпуса инструмента и корпуса лезвия. Рукав для подачи СОЖ, который направляет СОЖ в окно лезвия, гарантирует постоянную промывку кромки лезвия. Чем меньше инструмент, тем большее значение для его надежной работы имеет охлаждающая жидкость. Описание технологических операций При рабочей подаче инструмент для снятия заусенцев DL2 перемещается в отверстие и удаляет заусенцы с передней кромки отверстия. По окончании снятия заусенцев лезвие автоматически убирается в корпус. Специально разработанная поверхность скольжения лезвия предотвращает повреждение отверстия при его прохождении. При выходе из отверстия подпружиненное лезвие возвращается в нейтральное положение и готово к снятию заусенцев с задней кромки отверстия.
