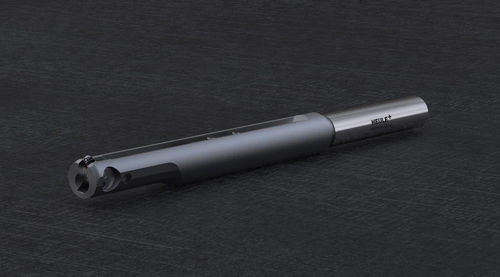

Станок для удаления заусенцев для станка с ЧПУ COFA-X

из металладля поперечного сверлениядля металлов

Каждый инструмент COFA-X предназначен для конкретного применения. Это решение для снятия заусенцев с кромок, образованных пересекающимися отверстиями (поперечными отверстиями) с отношением основного отверстия к поперечному 1:1. Он также может использоваться для обработки пересекающихся отверстий со смещенными осями. Диаметр отверстия COFA-X начинается с 5,0 мм. Для каждого случая применения нам необходимо точное описание применения, чтобы предложить правильное решение. Пожалуйста, как можно точнее укажите параметры и характеристики применения. Диаметр основного отверстия с учетом допуска Диаметр поперечного отверстия с учетом допуска Глубина отверстия Материал заготовки Угол проникновения Эксцентриситет Объем производства в год Время цикла (фактическое / плановое) Тип станка Текущее решение Специальные требования к решению STEP-чертеж (3D) Конструкция Концепция инструмента проста и основана на системе COFA. Корпус инструмента представляет собой единое целое, а лезвие предварительно натянуто, чтобы оно могло следовать за крупными неровностями отверстия. Сменная пружина крепится к корпусу инструмента двумя винтами. После завершения процесса удаления заусенцев эта пружина возвращает лезвие в исходное положение. Твердосплавные лезвия с покрытием предназначены либо исключительно для прямого, либо для обратного резания. Такое облегчение корпуса инструмента необходимо для смещения COFA-X в отверстие, так как лезвие не может втянуться из-за предварительного натяжения в одном направлении и ориентации. Описание технологических операций COFA-X удаляет заусенцы с очень неровных кромок, вызванных пересекающимися внутренними отверстиями. Это решение для механического удаления заусенцев с поперечных отверстий может применяться на операциях с ЧПУ и значительно повышает надежность процесса.
