Биметаллическое реле температуры TWR ss=eries

NONFрезьбовое

Обзор

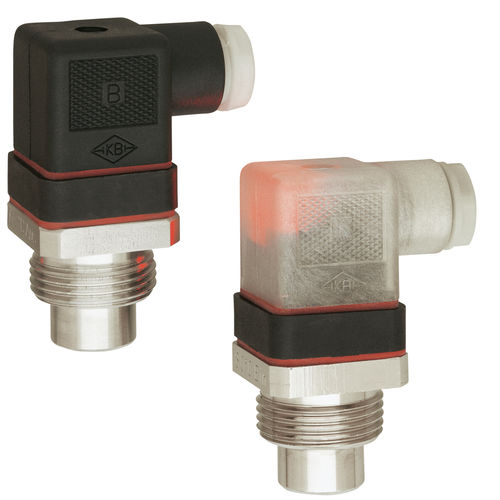

Термовыключатели KOBOLD модели TWR используют биметаллический элемент со скачкообразным контактом для контроля температуры жидкостей в трубопроводах и ёмкостях. Изготовлены из латуни (никелированной) или нержавеющей стали и устанавливаются через ввертной резьбовой соединитель G ¾ в наварной штуцер. Установленные уставки фиксированы: шаг 5 °C в диапазоне 30 °C–50 °C и шаг 10 °C в диапазоне 50 °C–120 °C. Контакты доступны как N/C или N/O. Электрическое подключение стандартно через разъём (DIN 43 650); по запросу возможна интеграция сигнальной лампы для индикации состояния.

Основные преимущества

• Простота монтажа с резьбой G ¾
• Не зависит от положения монтажа
• Материалы: латунь никелированная или нержавеющая сталь
• Фиксированный диапазон уставок: +30 °C … +120 °C
• Типы контактов: N/C или N/O

Применение
Контроль температуры жидкостей в промышленных трубопроводах и ёмкостях (управление процессом, безопасность).

Технические данные
Уставка: фиксированная +30 … +120 °C (5 °C шаг для 30–50 °C; 10 °C шаг для 50–120 °C). Подключение / монтаж: ввертной резьбовой G ¾ в наварной штуцер. Материалы: латунь никелированная или нержавеющая сталь. Электрическое подключение: разъём DIN 43 650. Точность:

• 30 … 90 °C: ±5 °C
• 100 … 120 °C: ±7 °C

Гистерезис: макс. 20 °C.

Характеристики / технические спецификации

• Тип / Модель: TWR
• Функция: биметаллический выключатель для контроля температуры жидкостей
• Уставка: +30 °C … +120 °C (шаги 5 °C / 10 °C)
• Типы контактов: N/C или N/O
• Материалы: латунь никелированная или нержавеющая сталь
• Подключение / монтаж: ввертной G ¾ в наварной штуцер
• Электрическое подключение: разъём DIN 43 650 (сигнальная лампа опционально)
• Точность: 30–90 °C ±5 °C; 100–120 °C ±7 °C
• Гистерезис: макс. 20 °C
• Применение: контроль температуры жидкостей в трубопроводах и ёмкостях
