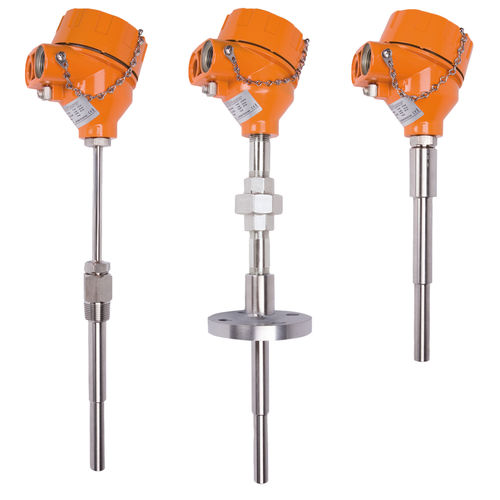

Датчик температуры RTD TWL series

Pt100реостатныйсопротивления из платины

Описание продукта
Резистивные термометры для измерения температуры в жидкостях, твердых веществах и газах. Доступны с датчиком Pt100 в исполнении одинарный или двойной, класс A или B. Предлагаются две формы головки: форма B для Ex ia и форма XD для версии Ex d.

Доступные исполнения

• Исполнение Ex ia или Ex d
• С керамическим соединительным основанием (без преобразователя)
• С преобразователем
• С преобразователем и ЖК-дисплеем

Ключевые характеристики

• Диапазон измерений: -80 … +600 °C (в зависимости от исполнения)
• Датчик Pt100 класса A или B (IEC 751)
• Выходы: сопротивление (2/3/4‑провод) или аналоговый 4-20 mA
• Опциональный головной преобразователь с протоколом HART® или PROFIBUS® / Fieldbus и дисплеем
• Доступны ATEX-исполнения: Ex ia и Ex d

Применение
Измерение и контроль температуры большинства жидкостей и легких твердых веществ в системах ОВК, холодильных установках, отоплении и печах, машиностроении и на промышленных установках, а также в химической промышленности. Установка в резервуарах, силосах, накопительных емкостях и трубопроводах.

Технические данные
Точность
Pt100 класс A или B по IEC 751

Процессные соединения

• Фланцы по DIN / ANSI
• Втулка для вварки
• Наружная резьба

Части, контактирующие с рабочей средой

• Нержавеющая сталь 1.4404 (316L) (специальные материалы по запросу)

Диапазон измерения

• -30 … +550 °C
• -80 … +600 °C

Рабочее давление

• Макс. 250 бар – зависит от защитной гильзы

Электрические данные

• Выход: значение сопротивления, 2-, 3- или 4‑проводная схема
• Выход: 4…20 mA
• Питание: 8…35 VDC с HART; 9…32 VDC с PROFIBUS / FIELDBUS FOUNDATION

Класс защиты
IP54 … IP68

Сертификаты и допуски
ATEX – Ex ia или Ex d

Связь
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Характеристики / спецификации

• Модель: TWL
• Диапазон измерений: -80 … +600 °C (в зависимости от исполнения)
• Датчик: Pt100, одинарный или двойной, класс A или B (IEC 751)
• Выходы: сопротивление (2/3/4‑провод) или 4…20 mA
• Опциональный головной преобразователь: HART®, PROFIBUS / FIELDBUS FOUNDATION, дисплей
• ATEX-исполнения: Ex ia или Ex d (головка форма B или XD)
• Материал контактных с рабочей средой частей: нержавеющая сталь 1.4404 (316L)
• Процессные соединения: фланцы (DIN/ANSI), втулка для вварки, наружная резьба
• Макс. рабочее давление: до 250 бар (в зависимости от защитной гильзы)
• Класс защиты: IP54 … IP68
