Материал:
Плиты основания и зажимные губки из цементируемой стали.
Зажимные губки из инструментальной стали.
Исполнение:
Кулачки вороненые.
Зажимные кулачки, Без покрытия.
Указание:
Благодаря удобному управлению и быстрой настройке по шкале зажимные губки быстро и надежно переустанавливаются на новую деталь.

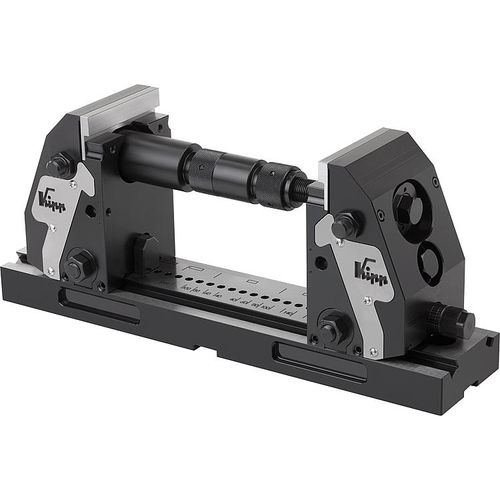

За счет симметричной конструкции 5-осевого зажима заготовка всегда фиксируется посередине.
Оптимальный доступ к заготовке позволяет использовать короткие стандартные инструменты и значительно сокращает расходы на инструменты.
Эффект вытягивания при глубине зажима >5 мм.
Межосевые расстояния возможны от 20 до 320 мм
Монтаж:
5-осевой зажим compact устанавливается на столы с Т-пазами, растровые системы, а также с помощью переходного фланца монтируется на ходовые системы зажима с нулевой точкой.
Принадлежности:
Планка опорная K0974
Зажимные кулачки K0975
Маятниковый кулачок K0988
Средний кулачок K0987
Муфта для крестового зажима K0992
