Материал:
Зажимной модуль — сталь цементируемая.
Опорная пластина — сталь 1.1730.
Исполнение:
Зажимной модуль — функциональные поверхности цементированные и шлифованные.
Опорная пластина шлифованная с обеих сторон.
Указание:

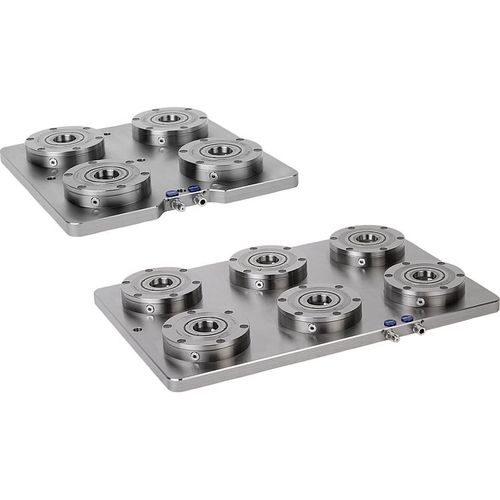

Готовые зажимные станции для многократного зажима со встроенными зажимами UNI lock диаметром 138 мм. Зажимные станции крепятся посредством прихвата или путем привинчивания непосредственно к станочному столу.
С обратной стороны намечены крепежные отверстия в соответствии с распространенными схемами.
Выравнивание зажимных позиций выполняется при помощи эталонных отверстий 14H7.
Встроенные зажимы приводятся в движение централизованно через пневматическое соединение.
Высокая сила зажима обеспечивается за
счет встроенных пружин (узел зажимается без давления).
Разжатие происходит пневматически.
Использование зажимных болтов UNI lock и крепежных винтов M10, M12, M16 позволяет достичь следующих показателей удерживающего усилия:
- удерживающее усилие (M10) 35 000Н/модуль
- удерживающее усилие (M12) 50 000Н/модуль
- удерживающее усилие (M16) 75 000Н/модуль
