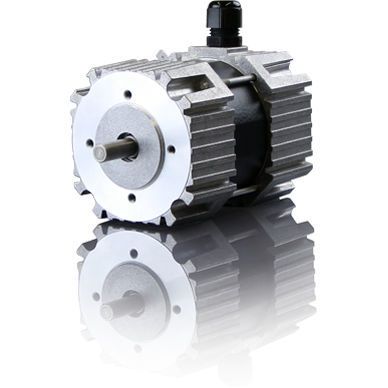

Трехфазовый серводвигатель EC08 series

DCEC48 В

EC-двигатели также называют бесщеточными двигателями постоянного тока. Их конструкция эквивалентна конструкции трехфазного синхронного двигателя с ротором на постоянных магнитах. В них нет деталей с ограниченным сроком службы (за исключением шарикоподшипников), как, например, угольная щетка в двигателях постоянного тока. Однако поведение управления и характеристическая кривая ЕС-двигателей аналогичны характеристикам двигателя постоянного тока. Благодаря простой и надежной конструкции и низким требованиям к управляющей электронике этот тип двигателя может использоваться с упрощенным преобразователем частоты с блочной коммутацией. Внутри используется полимерно-связанное кольцо неодимового магнита. Благодаря компактному магнитному кольцу он особенно подходит для высоких крутящих моментов. По сравнению с обычным асинхронным двигателем ЕС-двигатель характеризуется более высокой удельной мощностью. В сочетании с датчиком положения ротора на основе Холла (RLE) он также может использоваться в качестве привода с регулируемой скоростью. Серия EC компании Heidrive GmbH состоит из трех типоразмеров с различной длиной и охватывает диапазон мощности от 35 Вт до 220 Вт. Это соответствует номинальному крутящему моменту от 0,1 Нм до 0,7 Нм. Указанные двигатели имеют тройную перегрузочную способность
