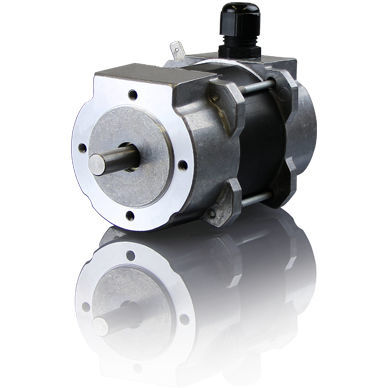

Трехфазовый серводвигатель EC07 series
DCEC48 В

трехфазовый серводвигатель
трехфазовый серводвигатель
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

AC/DC
трехфазовый, DC
Тип
EC
Напряжение
48 В
Степень защиты
IP40, прочный
Конструкция
с постоянными магнитами, компактный
Применение
для упаковочной машины, для медицинского оборудования, для текстильной промышленности
Другие характеристики
высокая мощность, с переменной скоростью
Мощность

МИН.: 95 W
(0,129 hp)

МАКС.: 180 W
(0,245 hp)

Интенсивность

МИН.: 0,2 A

МАКС.: 5,2 A

Момент

МИН.: 0,3 Nm
(0,2213 ft.lb)

МАКС.: 0,68 Nm
(0,5015 ft.lb)

Скорость вращения

3 000 rpm
(18 849,56 rad.min-1)

Рабочая температура

МИН.: -10 °C
(14 °F)

МАКС.: 40 °C
(104 °F)

Описание

EC-двигатели также называют бесщеточными двигателями постоянного тока. Их конструкция эквивалентна конструкции трехфазного синхронного двигателя с ротором на постоянных магнитах. В них нет деталей с ограниченным сроком службы (за исключением шарикоподшипников), как, например, угольная щетка в двигателях постоянного тока. Однако поведение управления и характеристическая кривая ЕС-двигателей аналогичны характеристикам двигателя постоянного тока. Благодаря простой и надежной конструкции и низким требованиям к управляющей электронике этот тип двигателя может использоваться с упрощенным преобразователем частоты с блочной коммутацией. Внутри используется полимерно-связанное кольцо неодимового магнита. Благодаря компактному магнитному кольцу он особенно подходит для высоких крутящих моментов. По сравнению с обычным асинхронным двигателем ЕС-двигатель характеризуется более высокой удельной мощностью. В сочетании с датчиком положения ротора на основе Холла (RLE) он также может использоваться в качестве привода с регулируемой скоростью. Серия EC компании Heidrive GmbH состоит из трех типоразмеров с различной длиной и охватывает диапазон мощности от 35 Вт до 220 Вт. Это соответствует номинальному крутящему моменту от 0,1 Нм до 0,7 Нм. Указанные двигатели имеют тройную перегрузочную способность

---

Каталоги

EC / BLDC Motors
EC / BLDC Motors
36 Страницы
heidrive-product
heidrive-product
24 Страницы
