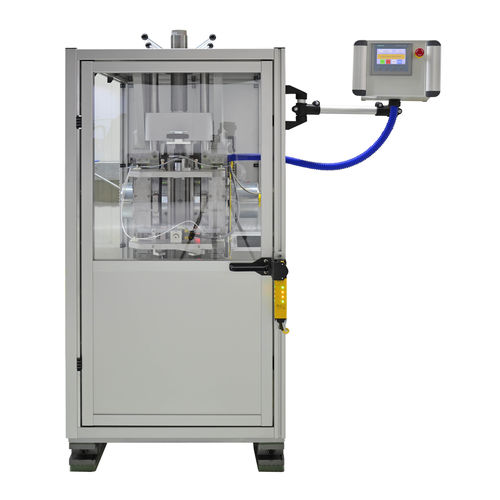

РОТАЦИОННЫЙ УДАРНЫЙ ТЕСТЕР
Ударный ротационный стенд используется для ударных испытаний. Данные высокодинамичные испытания на растяжение с длинной линейной траекторией применяются, например, при испытании композитных волокон и технического текстиля.
С помощью ротационного ударного тестера можно достичь скорости деформации до 350 с-1. Параметры материала при такой высокой скорости деформации используются для моделирования столкновений, например, в легкой конструкции или в автомобильной промышленности. Они представляют поведение материала со скоростью 50 км/ч (14 м/с).
По сравнению с другими испытательными устройствами для ударных испытаний (например, маятниковыми ударными устройствами, устройствами для испытания на падение или высокоскоростными испытательными машинами), ротационное ударное устройство отличается высокой скоростью испытания и высокой энергией удара при сравнительно небольших размерах машины.
Функциональность:
В этом ротационном ударном тестере вращающаяся масса маховика весом 300 кг имеет решающее значение для результирующей скорости и накопления энергии. Эта энергия передается на линейный слайд со встроенным держателем образца для испытания. Тогда фактическое испытание на растяжение занимает всего несколько миллисекунд. В течение этого времени регистрируются физические измеряемые величины силы, смещения и времени. Затем значения автоматически импортируются в LabMaster и доступны для индивидуального анализа. LabMaster работает на основе базы данных SQL, а также используется для резервного копирования отслеживаемых данных измерений.
Результаты:
- Деформация
- Схемы перемещения сил
- Модуль упругости, предела прочности при растяжении и удлинении при разрыве при заданных скоростях деформации
---
