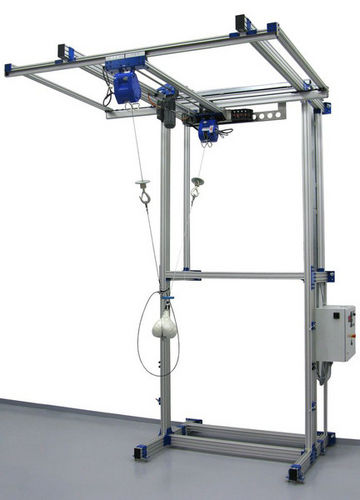

Испытательный стенд удара

для фотоэлектрического модулямеханическийвертикальный

Устройство для ударных испытаний Устройство для ударных испытаний в соответствии с EN 61730-2 Испытательный стенд состоит из следующих компонентов: 1.) Рама (прочно стоит на земле и фиксирует верхние опоры) Основные измерения проводятся в соответствии со стандартом EN 61730-2. Вертикальные опоры (к которым крепится модульный держатель инструмента) закреплены в полу. Верхние опоры, на которых крепится несущая система (см. 2.), закреплены в стене. Для фиксации используются сдвиговые соединители. Необходимый монтажный комплект входит в комплект поставки. на раме установлены 4 быстроразъемных соединения, которые соединяют верхнюю и нижнюю горизонтальные секции тележки. Такая схема позволяет использовать одну и ту же тележку для образцов небольшой высоты. Транспортная тележка должна быть установлена перед рамой так, чтобы планируемая точка удара находилась в ее середине. 2.) Несущая система с проводами и подъемным оборудованием Для того чтобы транспортная тележка с испытательными образцами могла быть легко приведена в испытательное положение, необходимо переместить объект удара с его компонентами вбок из зоны, в которой тележка должна быть перемещена. Компоненты размещаются на двух горизонтальных держателях, высота которых составляет около 4,1 м. На первом держателе находится тросовая лебедка ударного объекта. Это позволяет расположить ударный объект на стандартном расстоянии от испытуемого образца и на нужной высоте. Второй держатель устанавливается на расстоянии 2 м и несет тросовую лебедку для амплитуды удара объекта. Несущие устройства на обоих носителях связаны между собой механически и работают синхронно.
