Регулятор давления для природного газа CITYPILOT CP
для газовдля нейтрального газадля бутана

Регулятор давления для природного газа - CITYPILOT CP - Heat Group - для газов / для нейтрального газа / для бутана

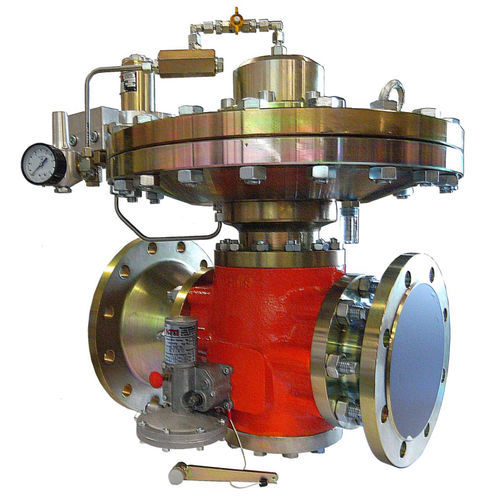

Регулятор давления для природного газа - CITYPILOT CP - Heat Group - для газов / для нейтрального газа / для бутана
Регулятор давления для природного газа - CITYPILOT CP - Heat Group - для газов / для нейтрального газа / для бутана - изображение - 2
Регулятор давления для природного газа - CITYPILOT CP - Heat Group - для газов / для нейтрального газа / для бутана - изображение - 3
Регулятор давления для природного газа - CITYPILOT CP - Heat Group - для газов / для нейтрального газа / для бутана - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Вещество
для природного газа, для газов, для нейтрального газа, для бутана, для метана, для сжиженного природного газа, для воздуха, для азота, для пропана, для CO2, для GPL, для водорода, для GNC, для коррозийного газа, для нагретого газа
Технология
с диафрагмой, поршневый
Количество уровней
одноуровневый
Выходной сигнал
аналоговый
Материал
из латуни, из чугуна, из гальванизированной стали, из БНК
Применение
промышленный
Другие характеристики
управляемый
Давление

МИН.: 0,02 bar
(0,29 psi)

МАКС.: 100 bar
(1 450,38 psi)

Скорость потока

МИН.: 220 m³/h
(7 769,23 ft³/h)

МАКС.: 10 100 m³/h
(356 678,13 ft³/h)

Диаметр отверстия

МИН.: 25 mm
(0,984 in)

МАКС.: 200 mm
(7,874 in)

Температура

МИН.: -30 °C
(-22 °F)

МАКС.: 60 °C
(140 °F)

Описание

Регулятор давления газа CITYPILOT CP с пилотным управлением предназначен для поддержания выходного давления на постоянном уровне, независимо от изменений входного давления и расхода. Регулятор CITYPILOT CP выпускается для: с приводом G56 входное давление до 40 бар с приводом G57 входное давление до 100 бар Конструкция CITYPILOT CP состоит в основном из корпуса привода CF, встроенного SSV, привода G56/57 с блоком управления G60/G61 и блока управления G60/G61 G56/57 с блоком управления G60/G61 и блока подачи управляющего газа, включающего фильтр тонкой очистки и блок предварительной ступени, на стороне начального давления. Все регуляторы давления газа оснащены встроенной системой шумопоглощения и могут дополнительно комплектоваться дополнительным шумопоглотителем. Приводы и блоки управления имеют стандартную конструкцию "отказ на закрытие". Мониторные регуляторы (рабочие регуляторы) могут быть выполнены в исполнении "отказ на закрытие" или "отказ на открытие". Конструкция "Отказ на открытие" означает, что привод открывается, если:  разрыва основной мембраны,  разрыве мембраны управляющего пилота,  утечки или разрыва седла управляющего клапана,  утечки или разрыва соединений пилота. Все узлы сконструированы таким образом, чтобы их можно было легко снять и проверить. Системный технический подход Серия CITYPILOT CP была разработана на базе хорошо зарекомендовавших себя систем MONOFLOW и CITYFLOW с использованием одних и тех же узлов, таких как привод, встроенный SSV и блоки управления, что позволяет значительно снизить затраты на хранение запасных частей значительную экономию средств при хранении запасных частей. Благодаря многочисленным вариантам комбинирования компонентов система CITYPILOT CP может быть адаптирована к широкому спектру требований заказчика и предприятия

---

Каталоги

GAS PRESSURE REGULATOR CP
GAS PRESSURE REGULATOR CP
8 Страницы
