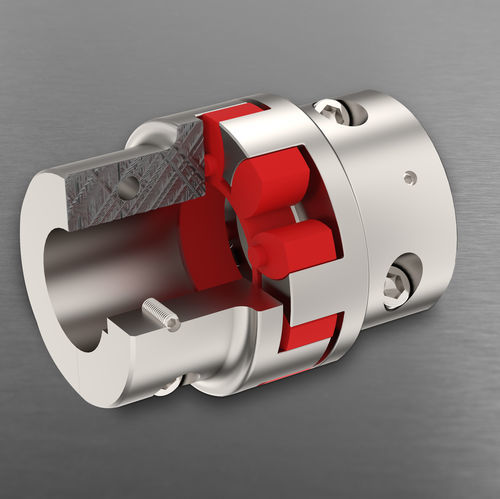

Муфта гибкая при кручении Softex®

коническое кольцодля передачи механической энергиибез зазора

Обзор
Торсионно‑эластичные муфты Softex® — это необслуживаемые эластомерные муфты для передачи мощности с глушением вибраций и хорошими динамическими характеристиками. Семейство Softex® выпускается в нескольких исполнениях: Standard (стандарт), Softex® FA с фланцем, Softex® TL с зажимной (конусной) втулкой и Softex® ES без люфта.

Ключевые характеристики

• Необслуживаемая конструкция с эластомерным элементом (spider) для гашения вибраций
• Хорошие динамические свойства для широкого спектра приводных применений
• Регулировка крутящего момента путем подбора spider из эластомера разной твердости
• Различные конструктивные варианты (Standard, FA фланец, TL зажимная/конусная втулка, ES без люфта) для задач конкретных установок

Варианты / Примечания по применению

• Softex® FA: фланцевые ступицы для тяжелого оборудования; могут применяться в одинарном или двойном фланцевом исполнении и с любыми ступицами соответствующего размера муфты
• Softex® TL: сцепляемые фрикционные съемные соединения вал/ступица с зажимными (конусными) втулками; подходят для общих приводных задач в машиностроении и совместимы со стандартными коническими втулками
• Softex® ES: фрикционные безлюфтовые муфты с низкими вибрационными моментами; особенно подходят для линейных приводов, систем позиционирования и серво-приводов

Документация
Документация на продукт доступна на английском языке и включает брошюру, инструкции по эксплуатации и монтажу, а также общий каталог HBE.

Технические характеристики

• Тип: семейство торсионно‑эластичных муфт (Softex®)
• Техническое обслуживание: не требует обслуживания
• Гашение вибраций: эластомерный spider
• Динамические свойства: хорошие
• Настройка крутящего момента: за счет различных твердостей эластомерных spider
• Варианты конструкции: Standard, FA (фланец), TL (зажимная/коническая втулка), ES (без люфта)
• Типичные применения: тяжелое оборудование (FA), механические приводные системы (TL), линейные/позиционирующие/серво‑приводы (ES)
